تولید تخته های مداری سریع,تولید صفحه مدار دو طرفه,مونتاژ تخته PCB سریع
,Double Sided Circuit Board Manufacturing
,Quick Turn PCB Board Assembly
-
موادFR-4
-
رنگسبز، رنگ سفارشی، آبی به درخواست شما
-
ضخامت مس1 اونس، 0.5-2.0 اونس، 1-3 اونس، 0.5-5 اونس، 0.5-4 اونس
-
ضخامت تخته1.6mm، 0.5~3.2mm، 0.2-3.0mm، 0.3~2.5mm، 2.0mm
-
Min. حداقل line width عرض خط3 میلی متر، 4 میلی متر، 0.1 میلی متر، 0.1 میلی متر (فلش طلا)/0.15 میلی متر (HASL)، 0.1 میلی متر
-
درخواستدستگاه های الکترونیکی، لوازم الکترونیکی مصرفی، محصولات الکترونیکی، صنعتی و غیره
-
محل منبعچین
-
نام تجاریXHT
-
گواهیISO、IATF16949、RoSH
-
شماره مدلXHT-Printed Circuit Board-5
-
مقدار حداقل تعداد سفارشموک پایین
-
جزئیات بسته بندیکارتن با کیسه فوم
-
زمان تحویل5 تا 8 روز کاری
-
شرایط پرداختT/T، وسترن یونیون، مانی گرام
-
قابلیت ارائه600000 عدد PCS/دهان

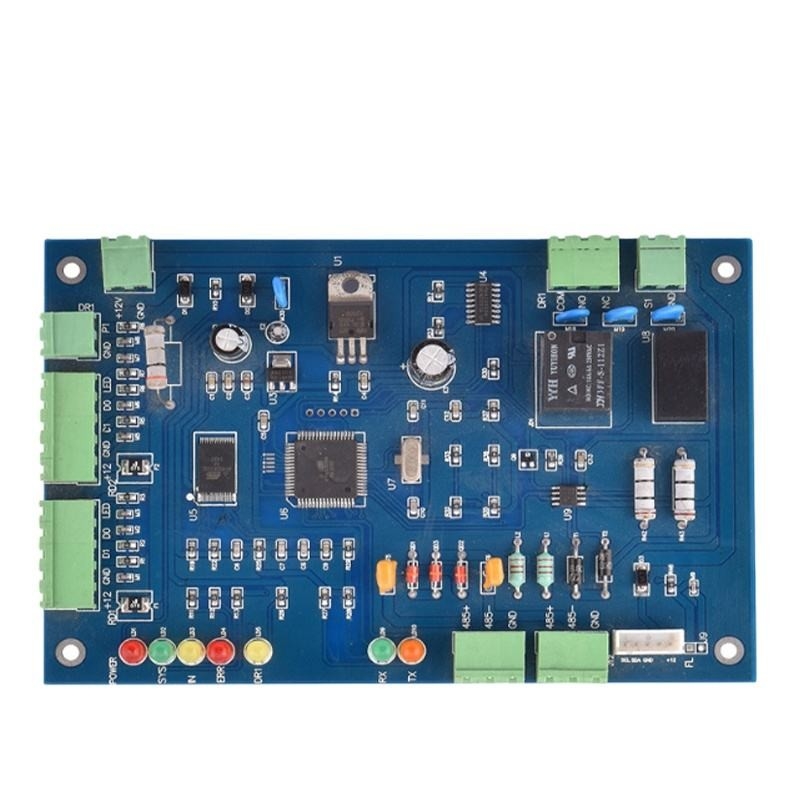

تولید دو طرفه چند لایه PCB
تولید دو طرفه چند لایه PCB
SMT (اختصار از فناوری نصب سطح) یکی از محبوب ترین فناوری ها و فرآیندهای صنعت مونتاژ الکترونیک است.تکنولوژی Surface Mount (SMT) مدار های الکترونیکی به عنوان تکنولوژی سطح یا سطح نصب نامیده می شوداین یک نوع از اجزای مجتمع سطح بدون پین یا سرب کوتاه (SMC / SMD، چینی شناخته شده به عنوان اجزای تراشه) است که بر روی سطح صفحه مدار چاپی (PCB) یا سطح بستر دیگر نصب شده است.از طریق جوش مجدد یا جوش غوطه ور شدن و روش های دیگر برای جوش و مونتاژ.
مزایای صفحه مدار چند لایه ای
1، تراکم مونتاژ صفحه مدار چند لایه بالا است، اندازه کوچک است، با حجم محصولات الکترونیکی کوچکتر و کوچکتر می شود،عملکرد صفحه مدار PCB نیز الزامات بالاتری را مطرح می کند، تقاضا برای صفحه مدار چند لایه نیز در حال افزایش است.
2، انتخاب خط قرار دادن صفحه مدار PCB چند لایه آسان است ، طول خط قرار دادن به شدت کوتاه می شود ، خط قرار دادن بین اجزای الکترونیکی کاهش می یابد ،اما همچنین سرعت انتقال سیگنال داده را بهبود می بخشد.
3برای مدار فرکانس بالا، پس از ورود به زمین، خط سیگنال دارای یک مقاومت ثابت و کم مشخص به زمین است.و مقاومت مشخصه مدار قدرت به شدت کاهش می یابد، که اثر قابل توجهی در بازجویی دارد.
4برای محصولات الکترونیکی با الزامات بالاتر برای عملکرد تبعید گرما، لایه تبعید گرما هسته فلزی می تواند بر روی صفحه مدار چند لایه ای نصب شود.که برای برآورده کردن الزامات محافظ مناسب است، تبعید گرما و سایر توابع ویژه.
چيزي که ما نياز داريم:
* فایل های Gerber از PCB برهنه
* فهرست مواد شامل: شماره قطعه سازنده، نوع قطعه، نوع بسته بندی،
*مواقع اجزای فهرست شده توسط نامگذاری مرجع و مقدار
* مشخصات ابعاد اجزای غیر استاندارد
* نقشه مونتاژ، از جمله هرگونه اطلاعیه تغییر
* روش های آزمایش نهایی (اگر در دسترس باشد)
| ضخامت مس | 1 اونس تا 3 اونس0.5-5 اونس | مواد پایه | FR4، آلومینیوم، TG، Rogers، CEM-1 |
| ضخامت تخته | 1.6mm، 0.5~3.2mm، 0.2-3.0mm، 0.3~2.5mm، 2.0mm | حداقل عرض خط | 3mi، 4mil، 0.1mm، 0.1mm ((فلاش گلد) /0.15mm ((HASL)) ، 0.1 10mm |
| حداقل اندازه سوراخ | 0.25mm، 0.1mm، 0.2mm، 0.15-0.2mm، 0.1mm-1mm | پوشش سطح | HASL، OSP، ENIG، HASL بدون سرب، طلا غوطه ور |
| حداقل فاصله خط | 0.003 "، 4 میلی، 0.2 میلی، 0.15 میلی، 0.1 میلی 4 میلی) | نام محصول | صفحه مدار چاپی، طراحی PCB 94V0 / تولید PCB |
| درخواست | دستگاه الکترونیک، الکترونیک مصرفی، محصولات الکترونیک، صنعتی و غیره | ماسک جوش | آبی، سبز، قرمز، آبی، سفید، سیاه، زرد، سبز، سیاه، سفید، قرمز، آبی و غیره |
| لایه | ۱ تا ۲۰ لایه، ۱ تا ۲۴ لایه | روها | بدون سرب |
| PCBA کلیدی | PCB + منابع اجزای + مونتاژ + بسته بندی | ||||
| جزئیات مونتاژ | خطوط SMT و Through-hole، ISO | ||||
| زمان پیشرو | نمونه اولیه: 15 روز کاری سفارش انبوه: 20 تا 25 روز کاری | ||||
| آزمایش روی محصولات | آزمایش فضاپیما، بازرسی اشعه ایکس، آزمایش AOI، آزمایش عملکردی | ||||
| مقدار | حداقل مقدار: 1pcs. نمونه اولیه، سفارش کوچک، سفارش انبوه، همه خوب | ||||
| پرونده هایی که نیاز داریم | PCB: فایل های Gerber ((CAM، PCB، PCBDOC) | ||||
| پرونده هایی که نیاز داریم | اجزا: فهرست مواد (BOM list) | ||||
| پرونده هایی که نیاز داریم | جمع آوری: فایل Pick-N-Place | ||||
| اندازه صفحه PCB | حداقل اندازه: 0.25 * 0.25 اینچ ((6 * 6mm) | ||||
| حداکثر اندازه: 20*20 اینچ ((500*500 میلی متر) | |||||
| نوع جوش دهنده PCB | خمیر آب محلول، بدون سرب RoHS | ||||
| جزئیات اجزای | پاسیوی به اندازه 0201 | ||||
| جزئیات اجزای | BGA و VFBGA | ||||
| جزئیات اجزای | حامل های تراشه بدون سرب/CSP | ||||
| جزئیات اجزای | مجموعه SMT دو طرفه | ||||
| جزئیات اجزای | صداش خوب به 0.8 میلی متر | ||||
| جزئیات اجزای | تعمیر و بازسازی BGA | ||||
| جزئیات اجزای | حذف و تعویض قطعات | ||||
| بسته اجزا | نوار برش، لوله، رول، قطعات گسسته | ||||
| مونتاژ PCB | حفاری ---- افشای ------- چدن ------- چسباندن و جدا کردن ------- سوراخ کردن ------- آزمایش الکتریکی ------- SMT ------- جوش موج ------- تجمع ------- ICT ------- آزمایش عملکرد ------- آزمایش دمای و رطوبت | ||||
س: در ساخت PCBA از چه فایل هایی استفاده می کنید؟
ج: Gerber یا Eagle، لیست BOM، PNP و موقعیت اجزای موجود.
سوال: امکان داره نمونه ای ازش رو ارائه بدید؟
A: بله، ما می توانیم نمونه های سفارشی را برای آزمایش شما قبل از تولید انبوه انجام دهیم.
س: چه مدت می توانم بعد از ارسال Gerber، BOM و روش آزمایش، نقل قول را دریافت کنم؟
ج: در عرض 6 ساعت برای نقل قول PCB و حدود 24 ساعت برای نقل قول PCBA.
س: چگونه می توانم روند تولید PCBA خود را بدانم؟
A: 7-10 روز برای تولید PCB و خرید قطعات و 10 روز برای مونتاژ و آزمایش PCB.
س. وقتي که بهتون فرستادم طرحم امنه؟
فایل های شما در امان و امنیت کامل نگهداری می شوند در حالی که Kerongda در اختیار آنها است. فایل های شما هرگز با هیچ شخص ثالثی به اشتراک گذاشته نمی شود، فقط همکاران ما به فایل های طراحی شما دسترسی دارند.چون مال تو هستنما به حقوق کپی رایت فایل های شما احترام میذاریم. مشتری کنترل این فایل ها را بر اساس الزامات شما و موافقت کتبی شما کنترل می کند.
سوال: گارانتی چیه؟
گارانتي 2ساله
تولیدی و سازمانی PCB
مقدمه
ما یک زنجیره تامین قوی از قطعات الکترونیکی داریم، می توانیم قیمت رقابتی برای لیست BOM شما ارائه دهیم.
خدمات
ما تخصص در ارائه راه حل های جامع EMS برای پاسخگویی به نیازهای منحصر به فرد مشتریان ما.
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
