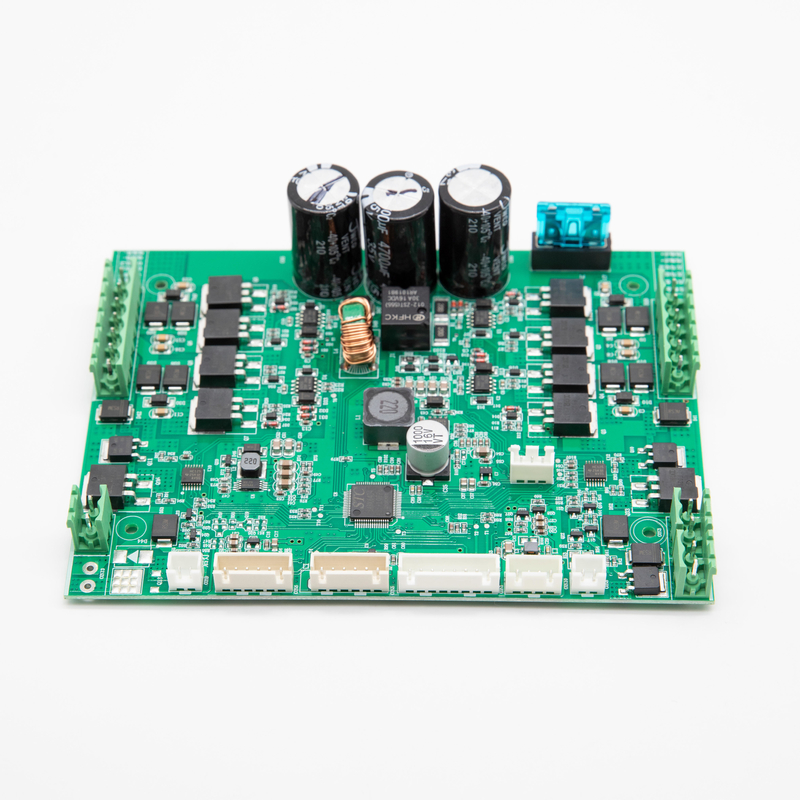

Multi-layer Professional Printed Circuit Board Assembly with Customized Design

مجتمع چند لایه حرفه ای صفحه مدار چاپی با طراحی سفارشی

برجسته کردن

مونتاژ کارت مدار چاپی حرفه ای,تشکيل صفحه مدار چاپي سفارشي,تولید صفحه مدار تک لایه ای
,
Customized Printed Circuit Board Assembly
,
Single Layer Circuit Board Manufacturing
Board Thickness

1.6mm, 0.5~3.2mm, 0.2-3.0mm, 0.3~2.5mm, 2.0m
Copper Thickness

1oz,0.5-2.0 Oz,1-3oz,0.5-5oz,0.5-4oz
Base Material

FR-4, CEM-3, Aluminum, CEM-1 OR FR-4, Alum
Application

Electronics Device, Consumer Electronics, Electronical Products, Industrial, And So On
Color

Green, Customized Color, Blue On Your Request
Standards

IPC-A-610 E Class II-III, IPC 6021 Class 2, TDR Testing, ISO 9001, Class 3
Min. Line Width

3mi, 4mil, 0.1mm, 0.1mm(Flash Gold)/0.15mm(HASL), 0.1 0mm
Min. Hole Size

0.25mm, 0.1mm, 0.2 Mm, 0.15-0.2mm, 0.1mm-1mm
محل منبع

چین
نام تجاری

XHT
گواهی

ISO、IATF16949、RoSH
شماره مدل

XHT-Printed Circuit Board Assembly-10
مقدار حداقل تعداد سفارش

موک پایین
جزئیات بسته بندی

کارتن با کیسه فوم
زمان تحویل

5 تا 8 روز کاری
شرایط پرداخت

T/T، وسترن یونیون، مانی گرام
قابلیت ارائه

600000 عدد PCS/دهان

مجتمع چند لایه حرفه ای صفحه مدار چاپی با طراحی سفارشی

Name: مجتمع چند لایه حرفه ای صفحه مدار چاپی با طراحی سفارشی
Brand: Huizhou Xinghongtai Electronics Co., Ltd.
SKU: XHT-Printed Circuit Board Assembly-10
Price: 49.10 USD
Availability: InStock

button button

دریافت قیمت اکنون تماس بگیرید

مجتمع چند لایه حرفه ای صفحه مدار چاپی با طراحی سفارشی

PCB های تک لایه ای

PCB یک لایه ای (بورد مدار چاپی) یک صفحه مدار است که دارای ردپای رسانا در تنها یک طرف صفحه است. اجزای آن معمولاً در همان طرف ردپای هستند.در مقایسه با PCB های چند لایه ای، PCB های تک لایه ارزان تر هستند و فرآیندهای تولید ساده تری دارند، بنابراین اغلب در دستگاه های الکترونیکی ساده تر و نمونه های اولیه استفاده می شوند.آنها در پیچیدگی مسیر و یکپارچگی سیگنال در مقایسه با PCB های چند لایه محدودیت دارند..

صفحه PCB استاندارد یک اصطلاح کلی برای تمام صفحه های چاپی است که می تواند به صورت یک لایه یا چند لایه تقسیم شود.بستر خود تخته از یک عایق ساخته شده استمی توانید آن را در سطح ببینید.

مواد سیم کشی از ورق مس است. در اصل، ورق مس روی کل تخته پوشانده شده است، اما در فرآیند تولید، بخش وسط بریده شده است،و قسمت باقیمانده به یک شبکه از خطوط کوچک تبدیل می شوداين خط ها را هدايت كننده مي نامند

الگوی یا سیم کشی، و برای ارائه اتصال مدار قطعات بر روی PCB استفاده می شود.

صفحه ی تک لایه ای ساده ترین نوع صفحه ی pcb است، که به آن single panel نیز گفته می شود، چون سیم فقط در یک طرف ظاهر می شود، بنابراین ما این صفحه ی pcb را single panel می نامیم.

PCB چند لایه ای

PCB چند لایه ای، همانطور که از نامش پیداست، دارای لایه های متعدد ردیابی رسانا است که توسط لایه های عایق جدا شده است.این تخته ها در دستگاه های الکترونیکی پیچیده تر استفاده می شوند که در آن یک PCB لایه واحد برای برآورده کردن این الزامات کافی نیستلایه های اضافی طراحی مدار پیچیده تر، یکپارچگی سیگنال بهتر و کاهش تداخل الکترومغناطیسی را امکان پذیر می کند.PCB های چند لایه به طور معمول در دستگاه های الکترونیکی با عملکرد بالا مانند رایانه ها استفاده می شوند، تلفن های هوشمند و تجهیزات شبکه. آنها برای تولید گران تر از PCB های تک لایه هستند، اما مزایای قابل توجهی در عملکرد و عملکرد ارائه می دهند.

مجموعه PCB چند لایه ای

مونتاژ PCB چند لایه شامل فرآیند پر کردن و جوشاندن اجزای روی یک صفحه مدار چاپی چند لایه است.این فرآیند به دلیل پیچیدگی کار با لایه های متعدد نیاز به تجهیزات تخصصی و تخصص دارد.

در طول مونتاژ PCB چند لایه ای، اجزا با استفاده از تکنولوژی نصب سطح (SMT) یا تکنولوژی سوراخ (THT) بر اساس الزامات طراحی قرار داده و بر روی صفحه جوش داده می شوند.فرآیند مونتاژ همچنین ممکن است شامل استفاده از خمیر جوش باشد.، دستگاه های انتخاب و مکان برای قرار دادن قطعات و اجاق های جریان مجدد برای جوشاندن.

علاوه بر این، مونتاژ PCB چند لایه ممکن است نیاز به توجه دقیق به مدیریت حرارتی و یکپارچگی سیگنال داشته باشد، زیرا لایه های متعدد می توانند بر تبعث گرما و گسترش سیگنال تأثیر بگذارند.کنترل کیفیت و آزمایش همچنین برای اطمینان از عملکرد و قابلیت اطمینان PCB چند لایه جمع آوری شده بسیار مهم است.

مزاياي ما:

1برنامه و تست عملکردی و بسته توسط Free.

2کیفیت بالا: استاندارد IPC-A-610E، آزمایش E، اشعه ایکس، آزمایش AOI، QC، آزمایش عملکردی 100٪.

3خدمات حرفه ای: PCB / FPC / ساخت آلومینیوم ، SMT ، DIP ، تامین اجزای ، OEM با 21 سال تجربه.

4گواهینامه: UL، CE، SGS، FCC، RoHS، ISO9001، ISO14001، IATF16949

تولید کننده حرفه ای تخته مدار چاپی

مقدمه

شرکت ما که در سال 2004 تاسیس شد، به یک نام قابل اعتماد در صنعت EMS تبدیل شده است، که به صورت استراتژیک در Huizhou، استان گوانگدونگ، در نزدیکی مرکز شلوغ شنژن واقع شده است.

با مساحت 20000 متر مربع، امکانات ما مجهز به خدمت به طیف متنوعی از مشتریان در بخش های مختلف،از لوازم الکترونیکی مصرفی تا دستگاه های پزشکی، قطعات خودرو، تجهیزات صنعتی، سیستم های برق، راه حل های انرژی جدید و دستگاه های ارتباطی.

برنامه جامع ماخدمات EMS/ODM/OEM، از جمله طراحی سیستم الکترونیکی، توسعه نمونه اولیه، تولید PCB، مونتاژ و آزمایش دقیق،کیفیت بالا، قیمت رقابتی و تحویل به موقع را تضمین کنید.

ما یک زنجیره تامین قوی از قطعات الکترونیکی داریم، می توانیم قیمت رقابتی برای لیست BOM شما ارائه دهیم.

ما یک برنامه کامل اجرا کرده ایمMES (سیستم اجرای تولید)شامل پذیرش مواد اولیه،SMTنصب سطحDIPو تست عملکردی دقیق محصول.

این سیستم امکان نظارت و ردیابی داده ها را در زمان واقعی از هرگونه شرایط غیرطبیعی در طول تولید فراهم می کند، اطمینان از یکپارچگی محصول و ردیابی کامل فرآیند را فراهم می کند.

ظرفیت تولیدی ماهانه ما 600 میلیون نقطه تضمین کیفیت بالا و تحویل به موقع است.
