مونتاژ PCB نمونه اولیه آلومینیوم,مونتاژ پی سی بی مدل اولیه پوشش مس,مونتاژ اجزای PCB دو لایه
,Copper Clad Prototype PCB Assembly
,Dual Layer PCB Components Assembly
-
Board Thickness1.6mm, 0.5~3.2mm, 0.2-3.0mm, 0.3~2.5mm, 2.0m
-
Copper Thickness1oz,0.5-2.0 Oz,1-3oz,0.5-5oz,0.5-4oz
-
Base MaterialFR-4, CEM-3, Aluminum, CEM-1 OR FR-4, Alum
-
درخواستدستگاه های الکترونیکی، لوازم الکترونیکی مصرفی، محصولات الکترونیکی، صنعتی و غیره
-
رنگسبز، رنگ سفارشی، آبی به درخواست شما
-
استانداردهاIPC-A-610 E کلاس II-III، IPC 6021 کلاس 2، تست TDR، ISO 9001، کلاس 3
-
محل منبعچین
-
نام تجاریXHT
-
گواهیISO、IATF16949、RoSH
-
شماره مدلXHT-Printed Circuit Board-8
-
مقدار حداقل تعداد سفارشموک پایین
-
جزئیات بسته بندیکارتن با کیسه فوم
-
زمان تحویل5 تا 8 روز کاری
-
شرایط پرداختT/T، وسترن یونیون، مانی گرام
-
قابلیت ارائه600000 عدد PCS/دهان
تولید صفحه مدار چاپی تولید PCB تولید مونتاژ تامین کننده

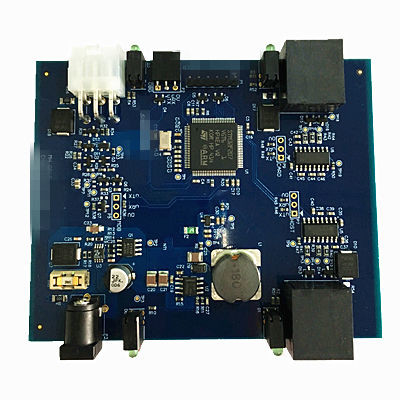

صفحه PCB دو طرفه
صفحه PCB دو طرفه یک صفحه PCB بسیار مهم در صفحه مدار است ، بازار دارای صفحه مدار دو طرفه است صفحه PCB پایه فلزی ، صفحه مدار ورق مس سنگین Hi-Tg ،یک صفحه مدار دو طرفه با پیچ و خم صاف، PCB فرکانس بالا، مخلوط دی الکتریک پایه فرکانس بالا دو طرفه صفحه مدار، و غیره آن را مناسب برای طیف گسترده ای از صنایع فن آوری بالا مانند: مخابرات، منبع برق، کامپیوتر,کنترل صنعتی، محصولات دیجیتال، ابزار علمی و آموزشی، ابزار پزشکی، خودروها، دفاع هوایی و غیره.
| ضخامت مس | 1 اونس تا 3 اونس0.5-5 اونس | مواد پایه | FR4، آلومینیوم، TG، Rogers، CEM-1 |
| ضخامت تخته | 1.6mm، 0.5~3.2mm، 0.2-3.0mm، 0.3~2.5mm، 2.0mm | حداقل عرض خط | 3mi، 4mil، 0.1mm، 0.1mm ((فلاش گلد) / 0.15mm ((HASL)) ، 0.1 10mm |
| حداقل اندازه سوراخ | 0.25mm، 0.1mm، 0.2mm، 0.15-0.2mm، 0.1mm-1mm | پوشش سطح | HASL، OSP، ENIG، HASL بدون سرب، طلا غوطه ور |
| حداقل فاصله خط | 0.003 "، 4 میلی، 0.2 میلی، 0.15 میلی، 0.1 میلی 4 میلی) | نام محصول | صفحه مدار چاپی، طراحی PCB 94V0 / تولید PCB |
| درخواست | دستگاه الکترونیک، الکترونیک مصرفی، محصولات الکترونیک، صنعتی و غیره | ماسک جوش | آبی، سبز، قرمز، آبی، سفید، سیاه، زرد، سبز، سیاه، سفید، قرمز، آبی و غیره |
| لایه | ۱ تا ۲۰ لایه، ۱ تا ۲۴ لایه | روها | بدون سرب |
فرآیند اصلی SMT
عناصر اولیه فرآیند SMT عبارتند از: چاپ صفحه نمایش (یا توزیع) ، نصب (سرب کردن) ، جوش مجدد جریان، تمیز کردن، آزمایش، تعمیر
1. چاپ صفحه نمایش: عملکرد آن این است که پسته ی سولدر یا چسب پچ را روی پد PCB برای آماده سازی برای جوش اجزای آن نشت کند.تجهیزات مورد استفاده، دستگاه چاپ صفحه نمایش است (ماشین چاپ صفحه نمایش)، در انتهای جلو خط SMT واقع شده است.
2، توزیع: این است که چسب را به موقعیت ثابت صفحه PCB رها کنید، نقش اصلی آن ثابت کردن اجزای صفحه PCB است. تجهیزات مورد استفاده دستگاه توزیع است،که در انتهای جلو خط تولید SMT یا پشت تجهیزات آزمایش قرار دارد.
3نصب: عملکرد آن نصب دقیق اجزای مونتاژ سطح به موقعیت ثابت PCB است. تجهیزات مورد استفاده دستگاه SMT است،که در پشت دستگاه چاپ صفحه نمایش در خط تولید SMT قرار دارد.
4، سخت کردن: نقش آن این است که چسب پچ را ذوب کند، به طوری که اجزای مونتاژ سطح و صفحه PCB به طور محکم به هم متصل شوند. تجهیزات مورد استفاده کوره سخت سازی است،که در پشت دستگاه SMT در خط SMT قرار دارد.
| PCBA کلیدی | PCB + منابع اجزای + مونتاژ + بسته بندی | ||||
| جزئیات مونتاژ | خطوط SMT و Through-hole، ISO | ||||
| زمان پیشرو | نمونه اولیه: 15 روز کاری سفارش انبوه: 20 تا 25 روز کاری | ||||
| آزمایش روی محصولات | آزمایش فضاپیما، بازرسی اشعه ایکس، آزمایش AOI، آزمایش عملکردی | ||||
| مقدار | حداقل مقدار: 1pcs. نمونه اولیه، سفارش کوچک، سفارش انبوه، همه خوب | ||||
| پرونده هایی که نیاز داریم | PCB: فایل های Gerber ((CAM، PCB، PCBDOC) | ||||
| پرونده هایی که نیاز داریم | اجزا: فهرست مواد (BOM list) | ||||
| پرونده هایی که نیاز داریم | جمع آوری: فایل Pick-N-Place | ||||
| اندازه صفحه PCB | حداقل اندازه: 0.25 * 0.25 اینچ ((6 * 6mm) | ||||
| حداکثر اندازه: 20*20 اینچ ((500*500 میلی متر) | |||||
| نوع جوش دهنده PCB | خمیر آب محلول، بدون سرب RoHS | ||||
| جزئیات اجزای | پاسیوی به اندازه 0201 | ||||
| جزئیات اجزای | BGA و VFBGA | ||||
| جزئیات اجزای | حامل های تراشه بدون سرب/CSP | ||||
| جزئیات اجزای | مجموعه SMT دو طرفه | ||||
| جزئیات اجزای | صداش خوب به 0.8 میلی متر | ||||
| جزئیات اجزای | تعمیر و بازسازی BGA | ||||
| جزئیات اجزای | حذف و تعویض قطعات | ||||
| بسته اجزا | نوار برش، لوله، رول، قطعات گسسته | ||||
| مونتاژ PCB | حفاری ---- افشای ------- چدن ------- چسباندن و جدا کردن ------- سوراخ کردن ------- آزمایش الکتریکی ------- SMT ------- جوش موج ------- تجمع ------- ICT ------- آزمایش عملکرد ------- آزمایش دمای و رطوبت | ||||
مزاياي ما:
1برنامه و تست عملکردی و بسته توسط Free.
2کیفیت بالا: استاندارد IPC-A-610E، آزمایش E، اشعه ایکس، آزمایش AOI، QC، آزمایش عملکردی 100٪.
3خدمات حرفه ای: PCB / FPC / ساخت آلومینیوم ، SMT ، DIP ، تامین اجزای ، OEM با 21 سال تجربه.
4گواهینامه: UL، CE، SGS، FCC، RoHS، ISO9001، ISO14001، IATF16949
تولید صفحه مدار چاپی تولید PCB تولید مونتاژ تامین کننده
مقدمه
ما یک زنجیره تامین قوی از قطعات الکترونیکی داریم، می توانیم قیمت رقابتی برای لیست BOM شما ارائه دهیم.
خدمات
ما تخصص در ارائه راه حل های جامع EMS برای پاسخگویی به نیازهای منحصر به فرد مشتریان ما.
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
