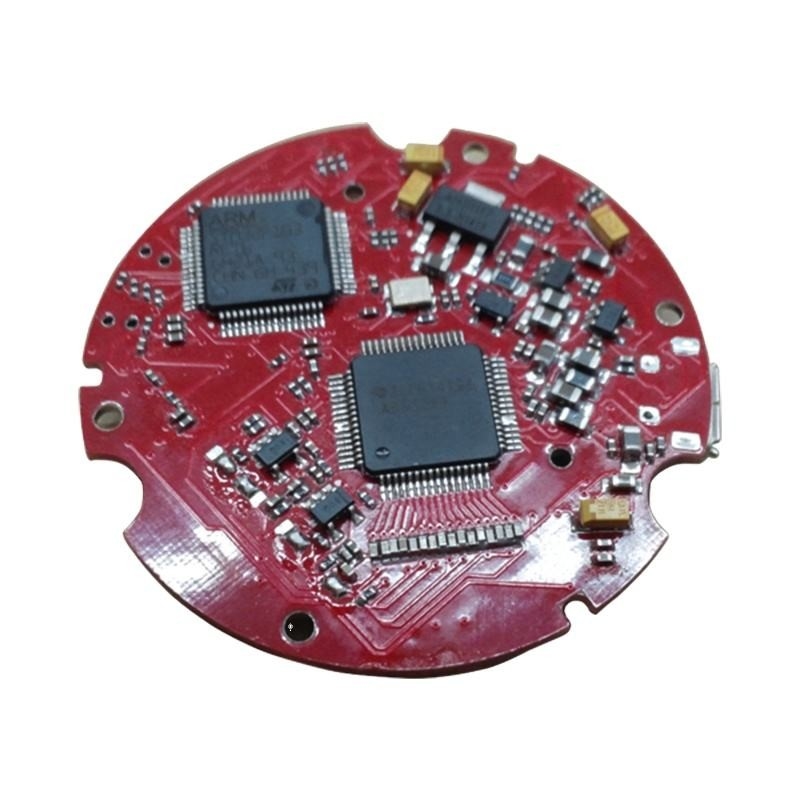

چین تولید شده ال ای دی آلومینیوم PCB صفحه مدار چاپی روشنایی مجمع PCBA

PCB های آلومینیومی

PCB آلومینیومی، یا صفحه مدار چاپی آلومینیومی، یک نوع PCB است که از یک زیربنای آلومینیومی به جای فیبرگلاس سنتی یا زیربنای اپوکسی استفاده می کند.استفاده از آلومینیوم مزایای متعددی دارد، از جمله از بین بردن گرما بهتر، افزایش قدرت مکانیکی و کاهش وزن.

PCB های آلومینیومی معمولاً در کاربردهایی استفاده می شوند که مدیریت حرارتی بسیار مهم است ، مانند روشنایی LED ، منابع برق ، الکترونیک خودرو و تجهیزات صنعتی با قدرت بالا.هدایت گرما بالای آلومینیوم به انتشار گرمای موثرتر کمک می کند، که می تواند قابلیت اطمینان و عملکرد قطعات الکترونیکی را بهبود بخشد.

فرآیند تولید PCBهای آلومینیومی شبیه به PCB های سنتی است، اما با برخی تغییرات برای پذیرش بستر آلومینیومی.از روش های تخصصی برای پیوند آثار مس به بستر آلومینیوم استفاده می شود، تضمین رسانایی الکتریکی و عملکرد حرارتی خوب.

به طور کلی، PCB های آلومینیومی انتخاب محبوبی برای کاربردهایی هستند که نیاز به انتشار گرما کارآمد و عملکرد قابل اعتماد در محیط های چالش برانگیز دارند.

مجمع PCB آلومینیومی LED

مونتاژ PCB آلومینیومی LED به فرآیند مونتاژ اجزای LED بر روی یک صفحه مدار چاپی آلومینیومی (PCB) اشاره دارد. این فرآیند شامل قرار دادن و جوشاندن تراشه های LED، مقاومت ها،خازن ها، و سایر اجزای الکترونیکی بر روی PCB آلومینیومی برای ایجاد یک ماژول روشنایی LED کاربردی.

مونتاژ اجزای LED بر روی یک PCB آلومینیومی نیاز به توجه دقیق به مدیریت حرارتی دارد، زیرا LED ها می توانند در طول کار گرما تولید کنند.هدایت گرما بالای آلومینیوم به دفع این گرما کمک می کند، جلوگیری از گرم شدن و اطمینان از طول عمر ماژول LED.

در طول فرآیند مونتاژ، تجهیزات و تکنیک های تخصصی اغلب برای اطمینان از قرار دادن دقیق و جوش اجزای LED بر روی PCB آلومینیومی استفاده می شود.اقدامات کنترل کیفیت برای بررسی عملکرد و قابلیت اطمینان ماژول های LED جمع آوری شده اجرا می شود..

مجمع PCB آلومینیومی LED معمولاً در کاربردهای مختلف روشنایی از جمله لامپ های LED ، نوارهای LED و پانل های LED استفاده می شود.استفاده از PCB های آلومینیومی در تجمع LED به بهبود تبعید گرما کمک می کند، طول عمر LED ها را افزایش می دهد و عملکرد کلی محصولات روشنایی را افزایش می دهد.

PCB های تک طرفه

Incoming material detection => PCB side A screen printing solder paste (spot patch glue) => patch => drying (curing) => reflow welding => cleaning => plug-in => wave soldering => cleaning => detection => repair

صفحه ی تک لایه ای ساده ترین نوع صفحه ی pcb است، که به آن single panel نیز گفته می شود، چون سیم فقط در یک طرف ظاهر می شود، بنابراین ما این صفحه ی pcb را single panel می نامیم.

دو طرفه PCB proofing، رایج ترین فرآیند استفاده شده در همان زمان فرآیند رزین، فرآیند OSP، فرآیند زره پوشی، زره پوشی، نقره پوشیدر پانل دوگانه نیز قابل اجرا است.

SMT PCB یک طرفه

عناصر اولیه فرآیند SMT عبارتند از: چاپ صفحه نمایش (یا توزیع) ، نصب (سرب کردن) ، جوش مجدد جریان، تمیز کردن، آزمایش، تعمیر

1. چاپ صفحه نمایش: عملکرد آن این است که پسته ی سولدر یا چسب پچ را روی پد PCB برای آماده سازی برای جوش اجزای آن نشت کند.تجهیزات مورد استفاده، دستگاه چاپ صفحه نمایش است (ماشین چاپ صفحه نمایش)، در انتهای جلو خط SMT واقع شده است.

2، توزیع: این است که چسب را به موقعیت ثابت صفحه PCB رها کنید، نقش اصلی آن ثابت کردن اجزای صفحه PCB است. تجهیزات مورد استفاده دستگاه توزیع است،که در انتهای جلو خط تولید SMT یا پشت تجهیزات آزمایش قرار دارد.

3نصب: عملکرد آن نصب دقیق اجزای مونتاژ سطح به موقعیت ثابت PCB است. تجهیزات مورد استفاده دستگاه SMT است،که در پشت دستگاه چاپ صفحه نمایش در خط تولید SMT قرار دارد.

4، سخت کردن: نقش آن این است که چسب پچ را ذوب کند، به طوری که اجزای مونتاژ سطح و صفحه PCB به طور محکم به هم متصل شوند. تجهیزات مورد استفاده کوره سخت سازی است،که در پشت دستگاه SMT در خط SMT قرار دارد.

صفحه مدار چاپی نورپردازی PCB مجمع تولید کننده برتر
