تجمع اجزای PCB قابل تنظیم,مونتاژ قطعات PCB کاملا اتوماتیک,تجمع صفحه مدار چاپی قابل سفارشی
,Full Automatic PCB Components Assembly
,Customizable Printed Circuit Board Assembly
-
موادFR-4
-
رنگسبز، رنگ سفارشی، آبی به درخواست شما
-
ضخامت مس1 اونس، 0.5-2.0 اونس، 1-3 اونس، 0.5-5 اونس، 0.5-4 اونس
-
ضخامت تخته1.6mm، 0.5~3.2mm، 0.2-3.0mm، 0.3~2.5mm، 2.0mm
-
Min. حداقل line width عرض خط3 میلی متر، 4 میلی متر، 0.1 میلی متر، 0.1 میلی متر (فلش طلا)/0.15 میلی متر (HASL)، 0.1 میلی متر
-
درخواستدستگاه های الکترونیکی، لوازم الکترونیکی مصرفی، محصولات الکترونیکی، صنعتی و غیره
-
محل منبعچین
-
نام تجاریXHT
-
گواهیISO、IATF16949、RoSH
-
شماره مدلXHT-Printed Circuit Board Assembly-2
-
مقدار حداقل تعداد سفارشموک پایین
-
جزئیات بسته بندیکارتن با کیسه فوم
-
زمان تحویل5 تا 8 روز کاری
-
شرایط پرداختT/T، وسترن یونیون، مانی گرام
-
قابلیت ارائه600000 عدد PCS/دهان

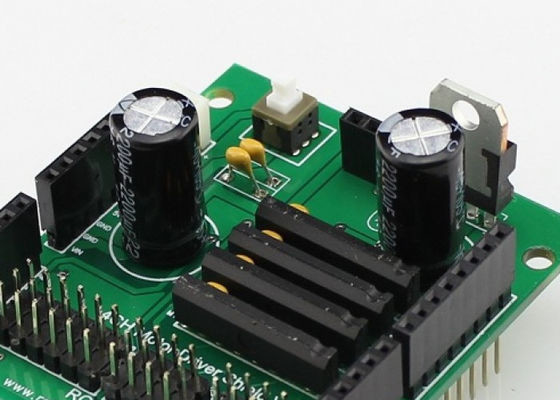

پیکربندی قطعات PCB خودکار کامل Min Laser Aperture
Pcb سریع/Pcb چند لایه/Fr-4/Pcba/OEM از صفحه مدار
SMT
پردازش پیچ SMT اجزای را بر اساس BOM، BOM ارائه شده توسط مشتریان خریداری می کند و برنامه تولید PMC را تأیید می کند.ما برنامه ریزی SMT را شروع خواهیم کرد، تولید ماسه های فولادی لیزری و چاپ پسته ی جوش با توجه به فرآیند SMT.
قطعات از طریق SMT نصب می شوند و در صورت لزوم تشخیص خودکار نوری AOI آنلاین انجام می شود.منحنی دمای کوره بازپرداخت کامل تنظیم شده است تا اجازه دهد تا صفحه مدار از طریق جوش بازپرداخت جریان یابد.
پس از بازرسی IPQC لازم، مواد DIP می توانند از طریق صفحه مدار با استفاده از فرآیند DIP و سپس از طریق جوش موج عبور کنند.بعدش وقتش رسیده که فرآیند پس از کوره سازی لازم را انجام دهیم.
پس از اتمام تمام مراحل فوق، QA یک آزمایش جامع را برای اطمینان از کیفیت محصول انجام می دهد.
DIP
1فرآیند پردازش DIP عبارت است از: قرار دادن در سوراخ →AOI→ جوش موج → پین برش →AOI→ تصحیح → شستن → بازرسی کیفیت.
2بعد از جوش دادن موج، محصولات توسط تجهیزات AOI اسکن می شوند تا اطمینان حاصل شود که هیچ خطایی رخ نمی دهد.
چيزي که ما نياز داريم:
* فایل های Gerber از PCB برهنه
* فهرست مواد باید شامل: شماره قطعه سازنده، نوع قطعه، نوع بسته بندی،
مکان های اجزای فهرست شده با نامگذاری مرجع و مقدار
* مشخصات ابعاد اجزای غیر استاندارد
* نقشه مونتاژ، از جمله هرگونه اطلاعیه تغییر
* روش های آزمایش نهایی (اگر در دسترس باشد)
| ضخامت مس | 1 اونس تا 3 اونس0.5-5 اونس | مواد پایه | FR4، آلومینیوم، TG، Rogers، CEM-1 |
| ضخامت تخته | 1.6mm، 0.5~3.2mm، 0.2-3.0mm، 0.3~2.5mm، 2.0mm | حداقل عرض خط | 3 میلی متر، 4 میلی متر، 0.1 میلی متر، 0.1 میلی متر ((فلاش گلد) / 0.15 میلی متر ((HASL)) ، 0.1 میلی متر |
| حداقل اندازه سوراخ | 0.25mm، 0.1mm، 0.2mm، 0.15-0.2mm، 0.1mm-1mm | پوشش سطح | HASL، OSP، ENIG، HASL بدون سرب، طلا غوطه ور |
| حداقل فاصله خط | 0.003 "، 4 میلی، 0.2 میلی، 0.15 میلی، 0.1 میلی 4 میلی) | نام محصول | صفحه مدار چاپی، طراحی PCB 94V0 / تولید PCB |
| درخواست | دستگاه الکترونیک، الکترونیک مصرفی، محصولات الکترونیک، صنعتی و غیره | ماسک جوش | آبی، سبز، قرمز، آبی، سفید، سیاه، زرد، سبز، سیاه، سفید، قرمز، آبی و غیره |
| لایه | ۱ تا ۲۰ لایه، ۱ تا ۲۴ لایه | روها | بدون سرب |
| PCBA کلیدی | PCB + منابع اجزای + مونتاژ + بسته بندی | ||||
| جزئیات مونتاژ | خطوط SMT و Through-hole، ISO | ||||
| زمان پیشرو | نمونه اولیه: 15 روز کاری سفارش انبوه: 20 تا 25 روز کاری | ||||
| آزمایش روی محصولات | آزمایش فضاپیما، بازرسی اشعه ایکس، آزمایش AOI، آزمایش عملکردی | ||||
| مقدار | حداقل مقدار: 1pcs. نمونه اولیه، سفارش کوچک، سفارش انبوه، همه خوب | ||||
| پرونده هایی که نیاز داریم | PCB: فایل های Gerber ((CAM، PCB، PCBDOC) | ||||
| پرونده هایی که نیاز داریم | اجزا: فهرست مواد (BOM list) | ||||
| پرونده هایی که نیاز داریم | جمع آوری: فایل Pick-N-Place | ||||
| اندازه صفحه PCB | حداقل اندازه: 0.25 * 0.25 اینچ ((6 * 6mm) | ||||
| حداکثر اندازه: 20*20 اینچ ((500*500 میلی متر) | |||||
| نوع جوش دهنده PCB | خمیر آب محلول، بدون سرب RoHS | ||||
| جزئیات اجزای | پاسیوی به اندازه 0201 | ||||
| جزئیات اجزای | BGA و VFBGA | ||||
| جزئیات اجزای | حامل های تراشه بدون سرب/CSP | ||||
| جزئیات اجزای | مجموعه SMT دو طرفه | ||||
| جزئیات اجزای | صداش خوب به 0.8 میلی متر | ||||
| جزئیات اجزای | تعمیر و بازسازی BGA | ||||
| جزئیات اجزای | حذف و تعویض قطعات | ||||
| بسته اجزا | نوار برش، لوله، رول، قطعات گسسته | ||||
| مونتاژ PCB | حفاری ---- افشای ------- چدن ------- چسباندن و جدا کردن ------- سوراخ کردن ------- آزمایش الکتریکی ------- SMT ------- جوش موج ------- تجمع ------- ICT ------- آزمایش عملکرد ------- آزمایش دمای و رطوبت | ||||
س: در ساخت PCBA از چه فایل هایی استفاده می کنید؟
ج: Gerber یا Eagle، لیست BOM، PNP و موقعیت اجزای موجود.
سوال: امکان داره نمونه ای ازش رو ارائه بدید؟
A: بله، ما می توانیم نمونه های سفارشی را برای آزمایش شما قبل از تولید انبوه انجام دهیم.
س: چه مدت می توانم بعد از ارسال Gerber، BOM و روش آزمایش، نقل قول را دریافت کنم؟
ج: در عرض 6 ساعت برای نقل قول PCB و حدود 24 ساعت برای نقل قول PCBA.
س: چگونه می توانم روند تولید PCBA خود را بدانم؟
A: 7-10 روز برای تولید PCB و خرید قطعات و 10 روز برای مونتاژ و آزمایش PCB.
س. وقتي که بهتون فرستادم طرحم امنه؟
فایل های شما در امان و امنیت کامل نگهداری می شوند در حالی که Kerongda در اختیار آنها است. فایل های شما هرگز با هیچ شخص ثالثی به اشتراک گذاشته نمی شود، فقط همکاران ما به فایل های طراحی شما دسترسی دارند.چون مال تو هستنما به حقوق کپی رایت فایل های شما احترام میذاریم. مشتری کنترل این فایل ها را بر اساس الزامات شما و موافقت کتبی شما کنترل می کند.
سوال: گارانتی چیه؟
گارانتي 2ساله
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
