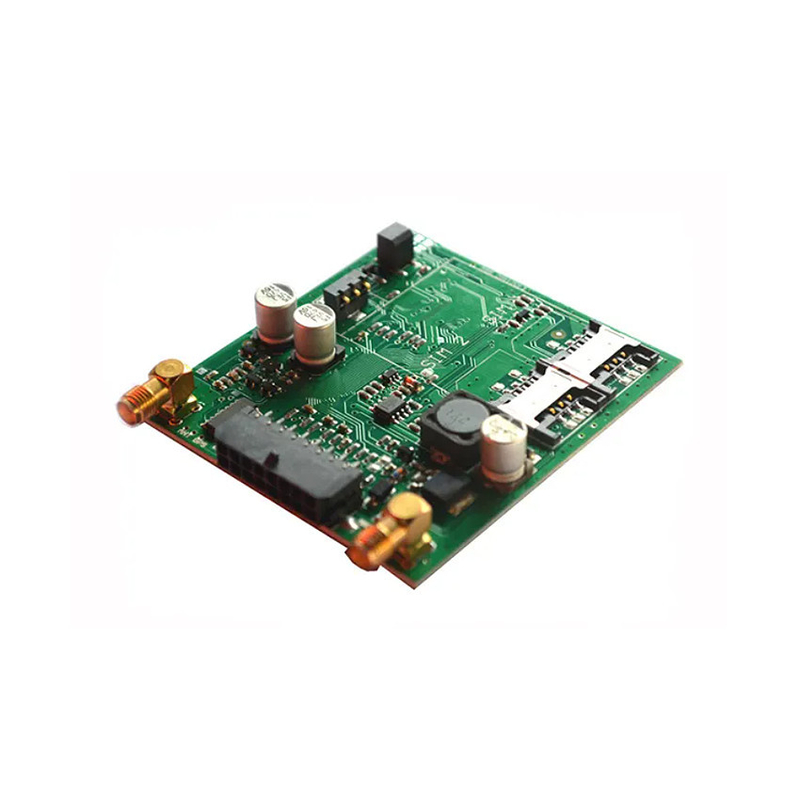

مونتاژ PCB نمونه اولیه بدون سرب با تقویت کننده صوتی از طریق سوراخ

خدمات مونتاژ پی سی بی بدون سرب از طریق تخته نمونه اولیه سوراخ

حفاظت و بسته بندی پس از مونتاژ

PCB ها که برای محیط های شدید طراحی شده اند، اغلب دارای پوشش سازگار هستند که پس از جوشاندن اجزای آن، با غوطه ور کردن یا اسپری استفاده می شود.پوشش جلوگیری از خوردگی و جریان نشت یا کوتاه شدن به دلیل تهویهاولین پوشش های تطبیقی موم بودند؛ پوشش های تطبیقی مدرن معمولاً غوطه ور شدن محلول های رقیق از لاستیک سیلیکون، پلی اورتان، آکریلیک یا اپوکسی هستند.یک روش دیگر برای استفاده از یک پوشش سازگار برای پلاستیک است که به PCB در یک اتاق خلاء اسپتر می شودمعایب اصلی پوشش های مطابق این است که سرویس بورد در سرویس مونتاژ PCB بسیار دشوار است.

بسیاری از PCB های جمع آوری شده حساس به حالت استاتیک هستند و بنابراین باید در طول حمل و نقل در کیسه های ضد ایستاتیک قرار گیرند. هنگام دست زدن به این تخته ها، کاربر باید به زمین متصل شود.تکنیک های دستکاری نادرست ممکن است بار جامد تجمع شده را از طریق تخته منتقل کندآسیب ممکن است بلافاصله عملکرد را تحت تاثیر قرار ندهد، اما ممکن است منجر به خرابی زودهنگام در آینده شود، باعث خرابی های عملیاتی متناوب شود.یا باعث محدود شدن محدوده شرایط محیطی و الکتریکی می شود که در آن صفحه به درستی کار می کند.حتی تخته های برهنه گاهی حساس به استاتیک هستند: ردها آنقدر ظریف شده اند که ممکن است یک رد را با تخلیه استاتیک منفجر کنند (یا ویژگی های آن را تغییر دهند).این امر به ویژه در مورد PCB های غیر سنتی مانند MCM ها و PCB های مایکروویو صدق می کند..

آزمایش پس از سرویس مونتاژ PCB

پس از پر کردن تخته می توان آن را به روش های مختلف آزمایش کرد:

• در حالی که برق خاموش است، بازرسی بصری، بازرسی نوری خودکار. دستورالعمل های XHT برای قرار دادن قطعات PCB، جوش،و بازرسی معمولا برای حفظ کنترل کیفیت در این مرحله از تولید PCB استفاده می شود.
• وقتي برق خاموش شده، تجزیه و تحلیل امضا آنالوگ، تست خاموش کردن برق.
• در حالی که برق روشن است، آزمایش در مدار، که در آن اندازه گیری های فیزیکی (به عنوان مثال ولتاژ) انجام می شود.
• در حالی که برق روشن است، تست عملکردی، فقط بررسی می کند که آیا PCB کاری را انجام می دهد که برای انجام آن طراحی شده است.

برای تسهیل این آزمایشات، PCB ها ممکن است با پد های اضافی برای ایجاد اتصال موقت طراحی شوند. گاهی اوقات این پد ها باید با مقاومت ها جدا شوند.آزمایش در مدار همچنین ممکن است ویژگی های آزمایش اسکن مرزی برخی از اجزای را اجرا کند.سیستم های تست در مدار نیز می توانند برای برنامه ریزی اجزای حافظه غیر قابل تغییر در صفحه استفاده شوند.

مشخصات

مشخصات شرکت

شرکت XHT Technology Co، Ltd واقع در Huizhou، چین. شرکت قوی و فنی حرفه ای است، با سیستم تضمین کیفیت کامل و پیشرفت ابزار آزمایش تجزیه و تحلیل.XHT یکی از تولید کنندگان PCB حرفه ای از چین است. ما طراح PCB حرفه ای برای نیاز طرح PCB شما داریم. ما یک لایه ، دو لایه و چند لایه ، سخت ، انعطاف پذیر ، تخته های مداری چاپی انعطاف پذیر و سخت و مونتاژ PCB را طراحی می کنیم.از طریق مدیریت داده ها، XHT به طور قابل توجهی بهره وری تولید را در حالت سیستم محور بهبود بخشیده است و در عرض 24 ساعت از زمان سفارش تا تحویل به اتمام رسیده است.کمک به کاربران برای کوتاه کردن چرخه تحقیق و توسعهبه عنوان یک ترویج کننده و تمرین کننده صنعت 4.0، XHT تکرار دیجیتال و هوشمند خود را تسریع می کند و به طور فعال یک "منار نور جدید" برای تولید هوشمند در صنعت الکترونیک ایجاد می کند.
