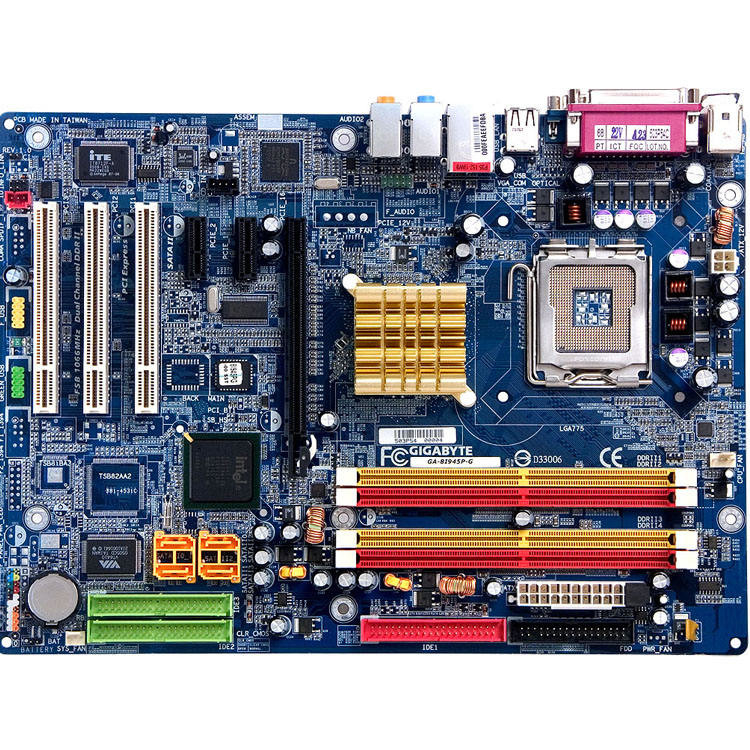

OEM صفحه مدار الکترونیک نمونه اولیه PCB مجمع PCB تولید کننده صفحه PCB
-
برجسته کردن
تولید صفحه مدار نمونه,تولید تخته های مداری با عملکرد بالا,تولید PCB نمونه اولیه با عملکرد بالا
,High Performance Circuit Board Manufacturing
,High Performance Prototype PCB Manufacturing
-
نام محصولOEM صفحه مدار الکترونیک نمونه اولیه PCB مجمع PCB تولید کننده صفحه PCB
-
نوعPCBA
-
مواد پایهFR-4، و غیره، Alu، TG بالا، FR-4/سرامیک/cem-3/FR-1
-
حداقل فاصله خطوط4 میل، 0.003"، 0.1mm4mil)، 0.1mm، 4/4mil (0.1/0.1mm)
-
Min. حداقل line width عرض خط4 میل، 0.1 میلی‌متر، 0.1 میلی‌متر/4 میلی‌متر، 0.075 میلی‌متر/0.075 میلی‌متر (3 میلی‌متر/3 میلی‌متر)،
-
فرآیندبرش لیزری مهر زنی خمشی مهر زنی جوشکاری قطعه تراش
-
تکمیل سطحHASL، OSP، HASL بدون سرب، ENIG، طلای غوطه‌وری
-
سرویس تستAOI اشعه ایکس، تست عملکرد 100٪
-
محل منبعچین
-
نام تجاریXHT
-
گواهیISO、IATF16949、RoSH
-
شماره مدلXHT نمونه اولیه PCB Assembly-10
-
مقدار حداقل تعداد سفارشبدون MOQ
-
جزئیات بسته بندیکارتن با کیسه فوم
-
زمان تحویل5 تا 8 روز کاری
-
شرایط پرداختT/T، وسترن یونیون، مانی گرام
-
قابلیت ارائه600000 عدد PCS/دهان
OEM صفحه مدار الکترونیک نمونه اولیه PCB مجمع PCB تولید کننده صفحه PCB
OEM صفحه مدار الکترونیک نمونه اولیه PCB مجمع PCB تولید کننده صفحه PCB
معرفی PCB ما
انواع و کاربرد PCB
(الف) 4 لایه کارت
مواد زیربنایی عمدتاً پارچه فیبر شیشه ای اپوکسی است. کاربردهای اصلی آن کامپیوترهای شخصی، تجهیزات الکترونیکی پزشکی، ابزار اندازه گیری، دستگاه های آزمایش نیمه هادی،دستگاه های کنترل عددی، سوئیچ های الکترونیک، دستگاه های ارتباطی، صفحه های مدار حافظه، کارت های IC و غیره
ب) 6 تا 8 لایه پنل
مواد زیربنایی هنوز عمدتا پارچه فیبر شیشه ای رزین اپوکسی است. بیشتر آنها در سوئیچ های الکترونیکی، دستگاه های آزمایش نیمه هادی، رایانه های شخصی متوسط استفاده می شوند،ایستگاه های کاری مهندسی و سایر ماشین آلات.
(C) 10 لایه یا بیشتر
این ماده عمدتا مواد رزین بنزین شیشه ای است یا رزین اپوکسی به عنوان مواد زیربنای PCB نمونه اولیه چند لایه استفاده می شود. کاربرد این نوع PCB نمونه اولیه خاص است ،و در کامپیوترهای صنعتی بزرگ استفاده می شود، کامپیوترهای با سرعت بالا، دستگاه های دفاعی، دستگاه های ارتباطی و غیره
خدمات نمونه اولیه PCB ظرفیت ها و مشخصات فنی
| نه | پست ها | توانایی ها |
| 1 | لایه ها | 2-68L |
| 2 | حداکثر اندازه ماشینکاری | 600mm*1200mm |
| 3 | ضخامت تخته | 0.2mm-6.5mm |
| 4 | ضخامت مس | 0.5 اونس-28 اونس |
| 5 | حداقل ردیابی/فضای | 2.0 میلی لیتر/2.0 میلی لیتر |
| 6 | حداقل دیافراگم نهایی | 0. 10 میلی متر |
| 7 | نسبت حداکثر ضخامت به قطر | 15:1 |
| 8 | از طریق درمان | از طریق، کور و دفن از طریق، از طریق در پد، مس از طریق... |
| 9 | پایان / درمان سطح | HASL/HASL بدون سرب، قلع شیمیایی، طلا شیمیایی، طلا غوطه ور شدن نقره غوطه ور شدن نقره / طلا، Osp، طلا |
| 10 | مواد پایه | FR408 FR408HR، PCL-370HR؛IT180A، Megtron 6 ((Panasonic) ؛ Rogers4350، لامینات Rogers4003, RO3003, Rogers/Taconic/Arlon/Nelco با مواد FR-4 ((شامل لامینات هیبریدی Ro4350B با FR-4) |
| 11 | رنگ ماسک جوش | سبز، سیاه، قرمز، زرد، سفید، آبی، بنفش، سبز مات، سیاه مات |
| 12 | خدمات تست | AOI، اشعه ایکس، هواپیمای پرواز، تست عملکردی، اولین تست مقاله |
| 13 | پروفیل سازی و ضربه زدن | مسیر، V-CUT، Beveling |
| 14 | قوس و پیچ | ≤0.5% |
| 15 | نوع HDI | 1+n+1,2+n+2,3+n+3 |
| 16 | حداقل دیافراگم مکانیکی | 0.1 میلی متر |
| 17 | حداقل دیافراگم لیزر | 0.075 میلی متر |
قابلیت های PCBA
| PCBA کلیدی | PCB + منابع اجزای + مونتاژ + بسته بندی |
| جزئیات مونتاژ | خطوط SMT و Through-hole، خطوط ISO SMT و DIP |
| زمان پیشرو | نمونه اولیه: 15 روز کاری سفارش انبوه: 20 تا 25 روز کاری |
| آزمایش روی محصولات | آزمایش قالب / قالب ، بازرسی اشعه ایکس ، آزمایش AOI ، آزمایش عملکردی |
| مقدار | حداقل مقدار: 1pcs. نمونه اولیه، سفارش کوچک، سفارش انبوه، همه خوب |
| فایل های مورد نیاز | PCB: فایل های Gerber ((CAM، PCB، PCBDOC) اجزا: فهرست مواد (BOM list) مونتاژ: فایل Pick-N-Place |
| اندازه پنل PCB | حداقل اندازه: 0.25 * 0.25 اینچ ((6 * 6mm) حداکثر اندازه: 1200*600mm |
| جزئیات اجزای | پاسیوی به اندازه 0201 BGA و VFBGA حامل های تراشه بدون سرب/CSP مجموعه SMT دو طرفه صداش خوب به 0.8 میلی متر تعمیر و بازسازی BGA حذف و تعویض قطعات |
| بسته اجزا | نوار برش، لوله، رول، قطعات آزاد |
| فرآیند مونتاژ PCB+ | حفاری----عرض------پلاستی------پوشاندن و جدا کردن----شکستن------بررسی الکتریکی----SMT--موج جوشاندن ---- جمع آوری ---- ICT ---- تست عملکرد ---- آزمایش دمای و رطوبت |
XHT چي ارائه ميده؟
1. کل فرآیند مجهز به یک تیم حرفه ای برای خدمت به شما است.
2خدمات طراحی رایگان بسته به Gerber و مقاومت شما تا زمانی که راضی باشید.
3روش های پرداخت انعطاف پذیر و شرایط پرداخت قابل مذاکره
4خدمات کلیدی از تولید PCB، مونتاژ، خرید BOM تا تحویل.
صنعت الکترونیک مصرفی
صفحه های مداری چاپی پل هایی هستند که اجزای الکترونیکی را حمل می کنند و مدارها را به هم متصل می کنند. آنها به طور گسترده ای در الکترونیک ارتباطی، الکترونیک مصرفی، رایانه ها، الکترونیک خودرو،کنترل صنعتی، تجهیزات پزشکی، دفاع ملی و هوافضا قطعات الکترونیکی گمشده
در محیط فعلی تکامل سریع فناوری ابر، ساخت شبکه 5G، داده های بزرگ، هوش مصنوعی، اقتصاد مشترک، صنعت 4.0، و اینترنت اشیاء، صنعت PCB، به عنوان "مادری از محصولات الکترونیکی"، پیوند در کل زنجیره صنعت الکترونیک خواهد شد.
در دهه های اخیر، AR، VR، رایانه های تبلت و دستگاه های پوشیدنی اغلب به نقاط داغ در صنعت الکترونیک مصرفی تبدیل شده اند.ساخت برنامه های اولیه PCB که به طور گسترده در صنعت الکترونیک مصرفی توزیع می شود، با ویژگی های تقاضای زیاد، تعداد زیادی سفارش و جایگزینی سریع.
OEM صفحه مدار الکترونیک نمونه اولیه PCB مجمع PCB تولید کننده صفحه PCB
ما یک زنجیره تامین قوی از قطعات الکترونیکی داریم، می توانیم قیمت رقابتی برای لیست BOM شما ارائه دهیم.
خدمات
ما تخصص در ارائه راه حل های جامع EMS برای پاسخگویی به نیازهای منحصر به فرد مشتریان ما.
سوالات عمومی
| س: برای نقل قول PCB و PCBA چه چیزی لازم است؟ XHT: برای PCB: فایل Gerber و الزامات فنی ((مواد، اندازه، درمان پایان سطح، ضخامت مس، ضخامت صفحه) و مقدار مورد نیاز شما. برای PCBA: پرونده های ذکر شده در بالا، BOM، فایل انتخاب و مکان. |
| س: چه خدماتی دارید؟ XHT: ما راه حل کلیدی را شامل R & D، تولید PCB، SMT، مونتاژ نهایی، آزمایش و سایر خدمات ارزش افزوده ارائه می دهیم. |
| س: آیا می توانیم کیفیت را در طول تولید بررسی کنیم؟ XHT: بله، ما در مورد هر فرآیند تولید باز و شفاف هستیم و چیزی برای پنهان کردن نداریم. ما از مشتریان استقبال می کنیم که فرآیند تولید ما را بررسی کنند و وارد خانه شوند. |
| سوال: هزینه حمل و نقل؟ XHT: هزینه حمل و نقل بر اساس مقصد، وزن، اندازه بسته بندی کالا تعیین می شود. لطفا به ما اطلاع دهید اگر شما نیاز به ما برای نقل قول هزینه حمل و نقل. |
| س: تفاوت بین صفحه HDI و صفحه مدار عمومی چیست؟ XHT: اکثر HDI ها از لیزر برای ایجاد سوراخ استفاده می کنند، در حالی که صفحه های مداری عمومی فقط از حفاری مکانیکی استفاده می کنند، و صفحه های HDI با روش build-up ساخته می شوند (Build Up) ، بنابراین لایه های بیشتری اضافه می شوند،در حالی که تخته های مداری عمومی فقط یک بار اضافه می شوند. |
| سوال: چه فرمت فایل هایی را برای تولید قبول می کنید؟ XHT: فایل گربر: CAM350 RS274X فایل PCB: Protel 99SE، P-CAD 2001 PCB BOM: اکسل (PDF,word,txt) |
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
