برجسته کردن
تولید PCB نمونه اولیه الکترونیک,تولید PCB نمونه اولیه آلومینیوم,سازمانی PCB نمونه اولیه Rogers Fr4
,Aluminium Prototype PCB Manufacturing
,Rogers Fr4 Prototype PCB Assembly
-
نام محصولنمونه اولیه مونتاژ ساخت PCB
-
ویژگیراجرز FR4
-
نسبت حداکثر ضخامت به قطر15:1
-
خدماتسرویس یک مرحله ای کلید در دست
-
تجهیزات پیشرفتهلمینت FUJI NXT3/XPF
-
موادFR4/M4/M6/Rogers/TU872/IT968
-
تستAOI/SPI/XRAY/بازرسی مقاله اول
-
دقيقه بازي ليزري0.075 میلی متر
-
محل منبعچین
-
نام تجاریXHT
-
گواهیISO、IATF16949、RoSH
-
شماره مدلXHT نمونه اولیه مونتاژ PCB-11
-
مقدار حداقل تعداد سفارشبدون MOQ
-
جزئیات بسته بندیکارتن با کیسه فوم
-
زمان تحویل5 تا 8 روز کاری
-
شرایط پرداختT/T، وسترن یونیون، مانی گرام
-
قابلیت ارائه600000 عدد PCS/دهان

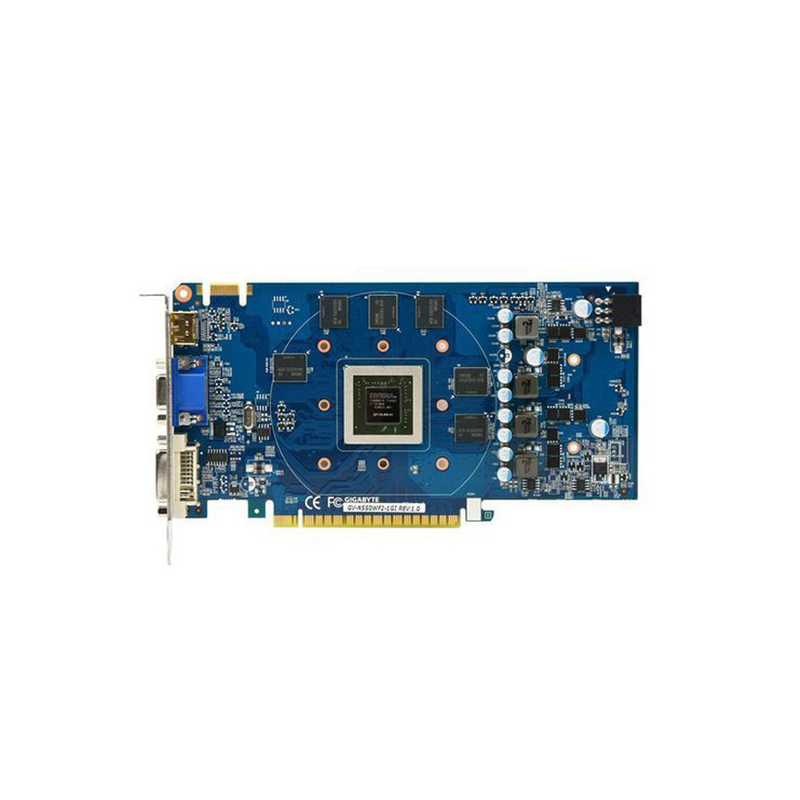

دستگاه الکترونیک روجرز Fr4 نمونه اولیه PCB تولید مونتاژ

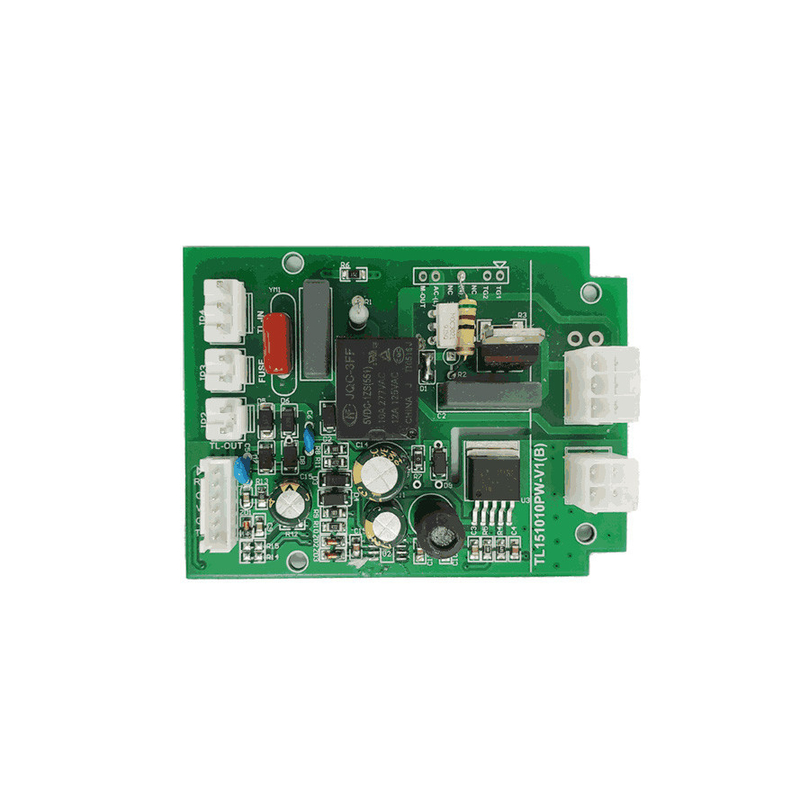

دستگاه الکترونیک روجرز Fr4 نمونه اولیه PCB سازمانی
الگوی PCB مس
در تولید PCB، اولین قدم این است که الگوی سیستم CAM سازنده را بر روی یک ماسک محافظ بر روی لایه های PCB ورق مس تکرار کنید.حکاکی بعدی مس ناخواسته را بدون محافظت از ماسک حذف می کند. (به طور جایگزین ، جوهر رسانا می تواند روی یک صفحه خالی (غیر رسانا) جوهر زده شود. این تکنیک همچنین در ساخت مدارهای ترکیبی استفاده می شود.)
- چاپ صفحه ابریشم از جوهر های مقاوم در برابر حکاب برای ایجاد ماسک محافظ استفاده می کند.
- تصویر حکاکی از یک ماسک عکاسی و توسعه دهنده برای حذف انتخابی یک پوشش فوتورست حساس به UV استفاده می کند و بنابراین یک ماسک فوتورست ایجاد می کند که از مس زیر آن محافظت می کند.تکنیک های تصویربرداری مستقیم گاهی اوقات برای نیازهای وضوح بالا استفاده می شودآزمایشات با مقاومت حرارتی انجام شده است. لیزر می تواند به جای ماسک استفاده شود. این به عنوان لیتوگرافی بدون ماسک یا تصویربرداری مستقیم شناخته می شود.
- آسیاب PCB از یک سیستم آسیاب مکانیکی دو یا سه محور برای آسیاب ورق مس از بستر استفاده می کند.یک ماشین تراش PCB (که به عنوان "پروتوپیت PCB" شناخته می شود) به شیوه ای مشابه یک پلاتر کار می کند، دریافت دستورات از نرم افزار میزبان که کنترل موقعیت سر آسیاب در محور x، y و (در صورت لزوم) z را انجام می دهد.
- مقاومت لیزر آبلاسیون رنگ سیاه را روی لایه ای که با مس پوشانده شده است اسپری کنید و آن را در پلاستر لیزر CNC قرار دهید. لیزر رستر PCB را اسکن می کند و رنگ را در جایی که مقاومت لازم نیست، از بین می برد. (توجه:لیزر کاپری به ندرت مورد استفاده قرار می گیرد و آزمایش می شود..
- حکاکی لیزری مس می تواند به طور مستقیم با لیزر CNC حذف شود. مانند تراش PCB در بالا این عمدتا برای نمونه سازی استفاده می شود.
- حکاکی EDM از تخلیه الکتریکی برای حذف فلز از یک زیربنای غوطه ور شده در مایع دی الکتریک استفاده می کند
روش انتخاب شده به تعداد تخته هایی که باید تولید شوند و وضوح مورد نیاز بستگی دارد.
لامیناسیون در سرویس مونتاژ PCB
تخته های مداری چاپی چند لایه ای دارای لایه های ردیابی در داخل تخته هستند. این کار با لایه بندی یک دسته از مواد در یک مطبوعات با اعمال فشار و گرما برای یک دوره زمانی انجام می شود.این نتیجه یک محصول یک قطعه جدایی ناپذیر استبه عنوان مثال، یک سرویس مونتاژ PCB چهار لایه می تواند با شروع از یک لایه دو طرفه مس پوشانده شده ساخته شود، مدار را در هر دو طرف حک کنید،سپس لایه بندی به بالا و پایین پیش از پرگ و ورق مسسپس آن را سوراخ می شود، پوشش داده می شود و دوباره حک می شود تا ردپای لایه های بالا و پایین را بدست آورد.
لایه های داخلی قبل از لایه بندی به طور کامل توسط ماشین مورد بررسی قرار می گیرند زیرا اشتباهات پس از آن قابل اصلاح نیستند.دستگاه های بازرسی نوری خودکار (AOI) تصویر صفحه را با تصویر دیجیتال تولید شده از داده های طراحی اصلی مقایسه می کنندسپس ماشین های شکل گیری نوری خودکار (AOS) می توانند مس گم شده را اضافه کنند یا مس اضافی را با استفاده از لیزر حذف کنند و تعداد PCB هایی که باید دور ریخته شوند را کاهش دهند.خطوط PCB می توانند فقط 10 میکرومتر عرض داشته باشند.
مشخصات
| نه | پست ها | توانایی ها |
| 1 | لایه ها | 2-68L |
| 2 | حداکثر اندازه ماشینکاری | 600mm*1200mm |
| 3 | ضخامت تخته | 0.2mm-6.5mm |
| 4 | ضخامت مس | 0.5 اونس-28 اونس |
| 5 | حداقل ردیابی/فضای | 2.0 میلی لیتر/2.0 میلی لیتر |
| 6 | حداقل دیافراگم نهایی | 0. 10 میلی متر |
| 7 | نسبت حداکثر ضخامت به قطر | 15:1 |
| 8 | از طریق درمان | از طریق، کور و دفن از طریق، از طریق در پد، مس از طریق... |
| 9 | پایان / درمان سطح | HASL/HASL بدون سرب، قلع شیمیایی، طلا شیمیایی، طلا غوطه ور شدن نقره غوطه ور شدن نقره / طلا، Osp، طلا |
| 10 | مواد پایه | FR408 FR408HR، PCL-370HR؛IT180A، Megtron 6 ((Panasonic) ؛ Rogers4350، لامینات Rogers4003, RO3003, Rogers/Taconic/Arlon/Nelco با مواد FR-4 ((شامل لامینات هیبریدی Ro4350B با FR-4) |
| 11 | رنگ ماسک جوش | سبز، سیاه، قرمز، زرد، سفید، آبی، بنفش، سبز مات، سیاه مات |
| 12 | خدمات تست | AOI، اشعه ایکس، هواپیمای پرواز، تست عملکردی، اولین تست مقاله |
| 13 | پروفیل سازی و ضربه زدن | مسیر، V-CUT، Beveling |
| 14 | قوس و پیچ | ≤0.5% |
| 15 | نوع HDI | 1+n+1,2+n+2,3+n+3 |
| 16 | حداقل دیافراگم مکانیکی | 0.1 میلی متر |
| 17 | حداقل دیافراگم لیزر | 0.075 میلی متر |
نمونه اولیه PCB سازمانی
مونتاژ تولید نمونه PCB شامل فرآیند ایجاد نمونه اولیه صفحه مدار چاپی (PCB) و مونتاژ اجزای آن است.این فرآیند معمولا شامل مراحل زیر است::
طراحی: اولین مرحله طراحی طرح PCB با استفاده از نرم افزار طراحی کمک کامپیوتر (CAD) است. این شامل ایجاد طرح مدار، قرار دادن اجزای آن و مسیر گذاری مسیرها است.
ساخت: پس از اتمام طراحی، نمونه اولیه PCB ساخته می شود. این شامل ایجاد صفحه فیزیکی با استفاده از یک ماده بستر مانند فیبرگلاس،و سپس استفاده از یک لایه رسانا از مس با استفاده از یک فرآیند مانند حکاکی یا پوشش.
خرید قطعات: قطعات الکترونیکی مورد نیاز برای فرآیند مونتاژ تهیه و خریداری می شوند. این شامل مقاومت ها، خازن ها، مدارهای یکپارچه، کانکتورها،و سایر قطعات مورد نیاز برای مدار.
مونتاژ: قطعات سپس با استفاده از ماشین آلات خودکار انتخاب و قرار دادن یا مونتاژ دستی، بسته به پیچیدگی نمونه اولیه، بر روی PCB مونتاژ می شوند.
جوشاندن: اجزای بر روی PCB جوش داده می شوند تا اتصالات الکتریکی ایجاد شود. این کار می تواند با استفاده از جوشاندن موج، جوشاندن مجدد یا جوشاندن دستی انجام شود.بسته به الزامات خاص.
بازرسی و آزمایش: پس از اتمام مونتاژ، PCB نمونه اولیه تحت بازرسی و آزمایش قرار می گیرد تا اطمینان حاصل شود که تمام اجزای آن به درستی قرار داده شده و جوش داده شده اند.و اینکه مدار طبق برنامه کار می کند..
تکرار: اگر در طول آزمایش مشکلی شناسایی شود، ممکن است نیاز به تجدید نظر در طراحی باشد و فرآیند مونتاژ PCB نمونه اولیه ممکن است تا زمانی که عملکرد مورد نظر به دست آید، تکرار شود.
به طور کلی، مونتاژ تولید PCB نمونه اولیه نیاز به ترکیبی از تخصص طراحی، منابع قطعات، مهارت های مونتاژ،و قابلیت های آزمایش برای ایجاد یک نمونه اولیه کاربردی برای توسعه و آزمایش بیشتر.
نمونه اولیه دستگاه الکترونیک PCB تولید مجمع تولید کننده پیشرو
1. فراهم کردن مکمل مکمل BOM و انتخاب قطعات
2از کارخانه اصلی و ماموران سطح اول، ضمانت اصیل معتبر
3. بيشتر از 50 هزار نوع قطعات هميشه در انبار هستند
4. مشتریان می توانند بر اساس تقاضا بخرند، نیازی به خرید کل بسته نیست
5تکنولوژی جوشاندن گاز نیتروژن برای SMT
6. خط مونتاژ SMT و سولدر با استانداردهای بالا
7ظرفیت تکنولوژی قرار دادن بوردهای با تراکم بالا
سوالات عمومی
| س: XHT برای سفارش PCB سفارشی نیاز به چه چیزی دارد؟ XHT: هنگامی که شما یک سفارش PCB را قرار می دهید، مشتریان باید فایل Gerber یا pcb را ارائه دهند. اگر فایل را در قالب صحیح ندارید، می توانید تمام جزئیات مربوط به محصولات را ارسال کنید. |
| سوال: برای نقل قول PCB و PCB Assembly چه چیزی لازم است؟ XHT: برای PCB: فایل Gerber و الزامات فنی ((مواد، اندازه، درمان پایان سطح، ضخامت مس، ضخامت صفحه) و مقدار مورد نیاز شما. برای مونتاژ PCB: پرونده های ذکر شده در بالا، BOM، فایل انتخاب و مکان. |
| س: سیاست بازرسی شما چیست؟ چگونه کیفیت را کنترل می کنید؟ XHT: برای اطمینان از کیفیت محصولات PCB، معمولاً از بازرسی سنجه پرواز استفاده می شود؛ لوازم برقی، بازرسی نوری خودکار (AOI) ، بازرسی اشعه ایکس قطعات BGA،اولین بازرسی محصول (FAI) و غیره. |
| سوال: آیا تصاویر و برچسب های محصول در دسترس است؟ XHT: ما بعد از سفارش یا قبل از ارسال پیشنهاد می کنیم. |
