تولید PCB نمونه اولیه کنترل صنعتی,تولید پی سی بی نمونه اولیه مس سنگین,صفحه هسته فلزی کنترل صنعتی
,Heavy Copper Prototype PCB Manufacturing
,Industrial Control Metal Core Board
-
ضخامت تخته0.2mm-6.0mm
-
حداقل عرض خط / فاصله0.1mm/0.1mm
-
رنگ ماسک لحیم کاریسبز، سیاه، سفید، آبی، قرمز
-
رنگ صفحه ابریشمسفید، سیاه، زرد
-
حداقل اندازه سوراخ0.2 میلی متر
-
ثابت دی الکتریک2.5-4.5
-
من، پل ابریشم0.1 میلی متر
-
موادهسته ی فلزی
-
پل نقاب سولدر0.1 میلی متر
-
تعداد لایه ها1-4 لایه
-
دمای کار-40 تا 150 درجه سانتی گراد
-
رسانایی حرارتی1.0-8.0 W/mK
-
ضخامت مس1OZ-6OZ
-
پوشش سطحHASL، ENIG، OSP، نقره ای غوطه ور، قلع غوطه وری
-
محل منبعچین
-
نام تجاریXHT
-
گواهیISO、IATF16949、RoSH
-
شماره مدلXHT-Metal Core PCB Manufacturing-6
-
مقدار حداقل تعداد سفارشموک پایین
-
زمان تحویل5-8 روز
-
شرایط پرداختT/T، وسترن یونیون، مانی گرام
-
قابلیت ارائه100000 عدد در روز

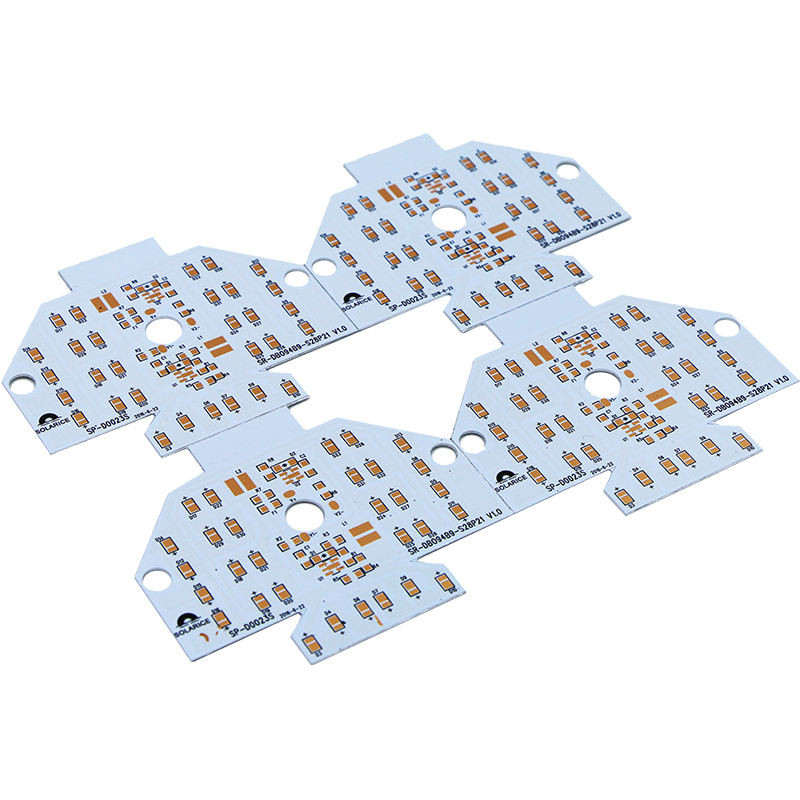

نمونه اولیه هسته فلزی PCB تولید مس سنگین کنترل صنعتی
صفحه مدار چاپی آلومینیوم تولید کننده صفحه PCB هسته آلومینیوم PCB پایه آلومینیوم
تولید کننده PCB های فلزی
ما در کارخانه ی تولیدی خود بسیاری از PCB های فلزی تولید کردیم، از جمله PCB های آلومینیومی و مس.
شرکت ما دارای ظرفیت های تولید PCB درجه یک است و به مشتریان صفحه های مداری چاپی با کیفیت بالا و عملکرد بالا ارائه می دهد.ما تجهیزات تولید پیشرفته و تیم های فنی برای دیدار با مشتریان نیاز به PCB های پیچیده مختلف.
اول، ما تجهیزات تولید پیشرفته داریم کارخانه ما مجهز به جدیدترین خطوط تولید PCB استاین دستگاه ها می توانند به طور دقیق نیازهای طراحی PCB مشتریان را درک کنند و کیفیت و ثبات محصول را تضمین کنند.
دوم، ما یک تیم فنی حرفه ای داریم. تیم مهندسان ما تجربه گسترده ای در طراحی و تولید PCB دارند و قادر به ارائه طیف گسترده ای از پشتیبانی فنی به مشتریان هستند.چه در مرحله طراحی PCB و چه در طول فرآیند تولید،ما قادر به ارائه مشاوره و راه حل های حرفه ای به مشتریان هستیم تا اطمینان حاصل شود که محصول می تواند عملکرد و قابلیت اطمینان مطلوب را به دست آورد.
علاوه بر این، ما همچنین بر مدیریت کیفیت تمرکز می کنیم. ما به سختی از استانداردهای سیستم مدیریت کیفیت بین المللی پیروی می کنیم تا اطمینان حاصل شود که هر PCB با الزامات و استانداردهای مشتری مطابقت دارد.ما از تجهیزات تست پیشرفته و فرآیندهای کنترل کیفیت سختگیرانه برای انجام آزمایش جامع و تأیید هر PCB استفاده می کنیم تا کیفیت و ثبات محصول را تضمین کنیم.
در نهایت، ما قادر به پاسخگویی به نیازهای مشتریان خود برای PCB های پیچیده مختلف هستیم.ما قادر به ارائه مشتریان با راه حل های سفارشی با کیفیت بالاما همچنین می توانیم نیازهای تولید PCB مشتریان را برای الزامات فرآیند خاص، مانند ویاس های کور و دفن شده، مقاومت کنترل شده، مواد خاص و غیره برآورده کنیم.
به طور خلاصه، ما توانایی های تولید PCB قوی داریم و می توانیم به مشتریان بوردهای مدار چاپی با کیفیت بالا و عملکرد بالا ارائه دهیم.ما به سرمایه گذاری منابع و انرژی بیشتر برای بهبود مداوم توانایی های تولید و ارائه محصولات و خدمات بهتر به مشتریان ادامه خواهیم داد..
Q1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A: بله، ما کارخانه هستیم، ما کارخانه تولید و مونتاژ PCB خود را داریم.
Q2: چه نوع از فرمت فایل PCB شما می توانید برای تولید بپذیرید؟
A: Gerber، PROTEL 99SE، PROTEL DXP، POWER PCB، CAM350، GCCAM، ODB+ ((.TGZ)
س3: آیا فایل های PCB من در هنگام ارسال آنها به شما برای تولید امن هستند؟
پاسخ: ما به حق کپی رایت مشتری احترام میذاریم و هیچوقت برای کسی دیگر PCB با فایل های شما تولید نمی کنیم مگر اینکه اجازه کتبی از شما دریافت کنیمو نه اين پرونده ها رو با هر شخص ثالثي ديگر به اشتراک مي گذاريم.
Q4: هیچ فایل PCB / فایل GBR، فقط نمونه PCB را داشته باشید، می توانید آن را برای من تولید کنید؟
پاسخ: بله، ما می توانیم به شما در شبیه سازی PCB کمک کنیم. فقط نمونه PCB را به ما بفرستید، ما می توانیم طرح PCB را شبیه سازی کنیم و آن را کار کنیم.
Q5: زمان تحویل چیست؟
A: نمونه: 1-2 لایه: 5 تا 7 روز کاری 4-8 لایه: 12 روز کاری تولید انبوه: 1-2 لایه:7 تا 15 روز کاری 4-8 لایه:10 تا 18 روز کاری زمان تحویل بستگی به مقدار نهایی تایید شده شما دارد.
س6: شما چه نوع پرداختي را قبول مي کنيد؟
A:- انتقال بانکی ((T/T) - ویسترن یونیون - پی پال - علی پائی
سوال7:چطور PCB ها را بدست آوریم؟
A: برای بسته های کوچک، ما تخته ها را از طریق DHL، UPS، FedEx به شما ارسال می کنیم. خدمات دروازه به دروازه! شما PCB های خود را در خانه خود دریافت خواهید کرد. برای کالاهای سنگین بیش از 300 کیلوگرم،ما ممکن است برای صرفه جویی در هزینه حمل و نقل، بوردهای رایانه ای شما را با کشتی یا با هوا ارسال کنیم.البته، اگه شما اسپريدهاي خودتون رو دارين، ما ميتونيم با اونا تماس بگيريم تا با محموله تون سروکار داشته باشيم
Q8:حداقل مقدار سفارش شما چیست؟
ج: هیچ MOQ.
ظرفیت تولید PCB ما
| فرآیند | ماده | ظرفیت پردازش | |
| اطلاعات پایه | ظرفیت تولید | تعداد لایه ها | 1 تا 30 لایه |
| خم و پیچ | 0.75درصد استاندارد، 0.5درصد مقدماتی | ||
| حداقل اندازه PCB نهایی | 10 × 10mm ((0.4 × 0.4 ") | ||
| حداکثر اندازه PCB نهایی | 530 × 1000mm ((20.9 × 47.24 ") | ||
| فشار چندگانه برای ویاس های کور / دفن شده | چند فشار چرخه≤3 بار | ||
| ضخامت صفحه نهایی | 0.3 ~ 7.0mm ((8 ~ 276mil) | ||
| میزان تحمل ضخامت صفحه نهایی | +/-10٪ استاندارد، +/- 0.1mm پیشرفته | ||
| پوشش سطح | HASL، بدون سرب HASL، فلش طلا، ENIG، طلا سخت، OSP، قلع غوطه ور، نقره غوطه ور، و غیره | ||
| پوشش سطحی انتخابی | ENIG + انگشت طلایی ، فلش طلا + انگشت طلایی | ||
| نوع ماده | FR4، آلومینیوم، CEM، Rogers، PTFE، Nelco، Polyimide/Polyester و غیره | همچنین می توانید مواد را به عنوان درخواست خریداری کنید | |
| ورق مس | 1/3 اونس ~ 10 اونس | ||
| نوع Prepreg | FR4 Prepreg، LD-1080 ((HDI) | 106، 1080, 2116, 7628, و غیره | |
| آزمون قابل اعتمادی | قدرت پوست | 7.8N/cm | |
| قابل سوختگی | 94V-0 | ||
| آلودگی یون | ≤1ug/cm2 | ||
| حداقل ضخامت دی الکتریک | 0.075mm ((3mil) | ||
| تحمل مقاومت | +/-10٪، دقیقه می تواند کنترل +/- 7٪ | ||
| لایه داخلی& لایه خارجی انتقال تصویر | ظرفیت ماشین | ماشین پاک کننده | ضخامت مواد: 0.11 ~ 3.2mm ((4.33mil ~ 126mil) |
| اندازه مواد: حداقل 228 x 228mm ((9 x 9 ") | |||
| لامیناتور، اکسپوزر | ضخامت مواد: 0.11 ~ 6.0mm ((4.33 ~ 236mil) | ||
| اندازه مواد: حداقل 203 x 203mm ((8 x 8 ") ، حداکثر 609.6 x 1200mm ((24 x 30 ") | |||
| خط حکاکی | ضخامت مواد: 0.11 ~ 6.0mm ((4.33mil ~ 236mil) | ||
| اندازه مواد: حداقل 177 x 177mm ((7 x 7 ") | |||
| قابلیت پردازش لایه داخلی | حداقل عرض خط داخلی/فاصله | 0.075/0.075mm ((3/3mil) | |
| حداقل فاصله از لبه سوراخ تا رسانا | 0.2mm ((8mil) | ||
| حداقل حلقه حلقه ای لایه داخلی | 0.1mm ((4mil) | ||
| حداقل فاصله جداسازی لایه داخلی | 0.25mm ((10mil) استاندارد، 0.2mm ((8mil) پیشرفته | ||
| حداقل فاصله از لبه تخته تا رسانا | 0.2mm ((8mil) | ||
| حداقل عرض شکاف بین سنگ مس | 0.127ميلي متر ((5ميلي متر) | ||
| عدم تعادل ضخامت مس برای هسته داخلی | H/1 اونس، 1/2 اونس | ||
| حداکثر ضخامت مس | 10 اونس | ||
| قابلیت پردازش لایه بیرونی | حداقل عرض خط بیرونی/فاصل بین خطوط | 0.075/0.075mm ((3/3mil) | |
| حداقل اندازه پد حفره | 0.3mm ((12mil) | ||
| ظرفیت پردازش | حداکثر اندازه چادر | 5*3*196.8*118 میلیمتر | |
| حداکثر اندازه سوراخ چادر | 4.5mm ((177.2mil) | ||
| حداقل عرض زمین چادر | 0.2mm ((8mil) | ||
| حلقه حلقه ای | 0.1mm ((4mil) | ||
| حداقل BGA | 0.5mm ((20mil) | ||
| AOI | ظرفیت ماشین | Orbotech SK-75 AOI | ضخامت مواد: 0.05 ~ 6.0mm ((2 ~ 236.2mil) |
| اندازه مواد: حداکثر 597 ~ 597mm ((23.5 x 23.5 ") | |||
| دستگاه Orbotech Ves | ضخامت مواد: 0.05 ~ 6.0mm ((2 ~ 236.2mil) | ||
| اندازه مواد: حداکثر 597 ~ 597mm ((23.5 x 23.5 ") | |||
| حفاری | ظرفیت ماشین | MT-CNC2600 ماشین حفاری | ضخامت مواد: 0.11 ~ 6.0mm ((4.33 ~ 236mil) |
| اندازه مواد: حداکثر 470 ~ 660mm ((18.5 x 26 ") | |||
| حداقل اندازه حفاری: 0.2mm ((8mil) | |||
| ظرفیت پردازش | حداقل اندازه حفاری چند ضربه | 0.55mm ((21.6mil) | |
| حداکثر نسبت ابعاد ((سطح صفحه تمام شده VS اندازه سوراخ) | 12:01 | ||
| تحمل محل سوراخ ((در مقایسه با CAD) | +/-3 میلی گرم | ||
| حفره ی ضد سوراخ | PTH&NPTH، زاویه بالای 130°، قطر بالای <6.3mm | ||
| حداقل فاصله از لبه سوراخ تا رسانا | 0.2mm ((8mil) | ||
| حداکثر اندازه حفاری | 6.5mm ((256mil) | ||
| حداقل اندازه سوراخ چند ضربه | 0.45 میلیمتر | ||
| میزان تحمل اندازه سوراخ برای فشرده سازی | +/-0.05mm ((+/-2mil) | ||
| حداقل، تحمل اندازه سوراخ PTH | +/-0.15mm ((+/-6mil) | ||
| حداقل میزان تحمل اندازه اسلات NPTH | +/-2mm ((+/-78.7mil) | ||
| حداقل فاصله از لبه سوراخ تا لوله های هدایت کننده (blind vias) | 0.23mm ((9mil) | ||
| حداقل اندازه حفاری لیزر | 0.1mm ((+/-4mil) | ||
| زاویه سوراخ ضد غوطه& قطر | 82 نفر برتر90،120° | ||
| فرآیند خیس | ظرفیت ماشین | خط پوشش پنل و الگوی | ضخامت مواد: 0.2 ~ 7.0mm ((8 ~ 276mil) |
| اندازه مواد: حداکثر 610 x 762mm ((24 x 30 ") | |||
| خیس کردن ماشین | ضخامت مواد: 0.2 ~ 7.0mm ((8 ~ 276mil) | ||
| اندازه مواد: حداقل 203 x 203mm ((8 "x 8") | |||
| خط دسمار | ضخامت مواد: 0.2mm ~ 7.0mm ((8 ~ 276mil) | ||
| اندازه مواد: حداکثر 610 x 762mm ((24 x 30 ") | |||
| خط پوشش قلع | ضخامت مواد: 0.2 ~ 3.2mm ((8 ~ 126mil) | ||
| اندازه مواد: حداکثر 610 x 762mm ((24 x 30 ") | |||
| ظرفیت پردازش | ضخامت دیوار سوراخ از مس | استاندارد متوسط 25um ((1ml) | |
| ضخامت مس تمام شده | ≥18um ((0.7mil) | ||
| حداقل عرض خط برای علامت گذاری حکاکی | 0.2mm ((8mil)) | ||
| حداکثر وزن مس تمام شده برای لایه های داخلی و خارجی | 7 اونس | ||
| ضخامت مختلف مس | H/1 اونس،1/2 اونس | ||
| ماسک سولدر و صفحه ابریشم | ظرفیت ماشین | ماشین پاک کننده | ضخامت مواد: 0.5 ~ 7.0mm ((20 ~ 276mil) |
| اندازه مواد: حداقل 228 x 228mm ((9 x 9 ") | |||
| نشان دهنده | ضخامت مواد: 0.11 ~ 7.0mm ((4.3 ~ 276mil) | ||
| اندازه مواد: حداکثر 635 x 813mm ((25 x 32 ") | |||
| دستگاه رو توسعه بده | ضخامت مواد: 0.11 ~ 7.0mm ((4.3 ~ 276mil) | ||
| اندازه مواد: حداقل 101 × 127mm ((4 × 5 ") | |||
| رنگ | رنگ ماسک جوش | سبز، سبز مات، زرد، سیاه، آبی، قرمز، سفید | |
| رنگ ابریشم | سفید، زرد، سیاه، آبی | ||
| ظرفیت ماسک جوش | حداقل باز کردن ماسک جوش | 0.05 میلی متر ((2 میلی متر) | |
| حداکثر. بسته به اندازه | 0.65 میلیمتر ((25.6 میلیمتر) | ||
| حداقل عرض برای پوشش خط توسط S/M | 0.05 میلی متر ((2 میلی متر) | ||
| حداقل عرض ماسک جوش | 0.2mm ((8mil) استاندارد، 0.17mm ((7mil) پیشرفته | ||
| حداقل ضخامت ماسک جوش | 10um ((0.4mil) | ||
| ضخامت ماسک جوش برای چادر زدن | 10um ((0.4mil) | ||
| حداقل پهنای خط روغن کربن/فاصله بین آن | 0.25/0.35mm ((10/14mil) | ||
| حداقل ردیاب کربن | 0.06 میلیمتر ((2.5 میلیمتر) | ||
| حداقل ردیابی خط روغن کربن | 0.3ميلي متر ((12ميلي متر)) | ||
| حداقل فاصله از الگوی کربن تا پد | 0.25ميلي متر ((10ميلي متر) | ||
| حداقل عرض برای خط/پد پوشش ماسک | 0.15 میلی متر ((6 میلی متر) | ||
| حداقل عرض پل ماسک جوش | 0.1mm ((4mil)) | ||
| ماسک جوش دهنده سختی | 6H | ||
| ظرفیت ماسک پاک کننده | حداقل فاصله از الگوی ماسک پاک کننده تا پد | 0.3ميلي متر ((12ميلي متر)) | |
| حداکثر اندازه برای سوراخ چادر ماسک پاک کننده ((با چاپ صفحه نمایش) | ۲ میلی متر (۷٫۸ میلی متر) | ||
| حداکثر اندازه برای سوراخ چادر ماسک پاک کننده ((با چاپ آلومینیوم) | 4.5 میلی متر | ||
| ضخامت ماسک پاک کننده | 0.2 ~ 0.5mm ((8 ~ 20mil) | ||
| قابلیت استفاده از پرده ابریشم | حداقل عرض خط پرده ابریشم | 0.11ميلي متر ((4.5ميلي متر) | |
| حداقل ارتفاع خط پرده ابریشم | 0.58ميلي متر ((23ميلي متر) | ||
| حداقل فاصله از افسانه به صفحه | 0.17mm ((7mil) | ||
| پوشش سطح | قابلیت تکمیل سطح | حداکثر طول انگشت طلایی | 50mm (((2") |
| ENIG | 3 ~ 5um ((0.11 ~ 197mil) نیکل، 0.025 ~ 0.1um ((0.001 ~ 0.004mil) طلا | ||
| انگشت طلایی | 3 ~ 5um ((0.11 ~ 197mil) نیکل، 0.25 ~ 1.5um ((0.01 ~ 0.059mil) طلا | ||
| HASL | 0.4um ((0.016mil) Sn/Pb | ||
| دستگاه HASL | ضخامت مواد: 0.6 ~ 4.0mm ((23.6 ~ 157mil) | ||
| اندازه مواد: 127 x 127mm ~ 508 x 635mm ((5 x 5 " ~ 20 x 25") | |||
| پوشش طلا سخت | 1 تا 5" | ||
| قوطی غوطه ور | 0.8 ~ 1.5um ((0.03 ~ 0.059 میلی لیتر) قلع | ||
| نقره غوطه ور | 0.1 ~ 0.3um ((0.004 ~ 0.012mil) Ag | ||
| OSP | 0.2 ~ 0.5um ((0.008 ~ 0.02mil) | ||
| آزمون الکترونیکی | ظرفیت ماشین | تست کننده ی سُند پرنده | ضخامت مواد: 0.4 ~ 6.0mm ((15.7 ~ 236mil) |
| اندازه مواد: حداکثر 498 x 597mm ((19.6 ~ 23.5 ") | |||
| حداقل فاصله از بستر آزمایش تا لبه تخته | 0.5mm ((20mil) | ||
| حداقل مقاومت رسانا | 5Ω | ||
| حداکثر مقاومت عایق | 250mΩ | ||
| حداکثر ولتاژ آزمایش | 500 ولت | ||
| حداقل اندازه ی بستر آزمایش | 0.15 میلی متر ((6 میلی متر)) | ||
| حداقل فاصله بین بستر آزمایش و بستر | 0.25ميلي متر ((10ميلي متر) | ||
| حداکثر جریان آزمایش | 200mA | ||
| پروفایل سازی | ظرفیت ماشین | نوع پروفایل سازی | مسیر NC، V-cut، زبانهای اسلات، سوراخ تمبر |
| دستگاه مسیریابی NC | ضخامت مواد: 0.05 ~ 7.0mm ((2 ~ 276mil) | ||
| اندازه مواد: حداکثر 546 x 648mm ((21.5 x 25.5 ") | |||
| ماشین V-cut | ضخامت مواد: 0.6 ~ 3.0mm ((23.6 ~ 118mil) | ||
| حداکثر عرض ماده برای V-cut: 457mm ((18") | |||
| ظرفیت پردازش | حداقل اندازه بیت مسیریابی | 0.6mm ((23.6mil) | |
| حداقل میزان تحمل | +/-0.1mm ((+/-4mil) | ||
| نوع زاویه برش V | 20°، 30°، 45°، 60° | ||
| تحمل زاویه برش V | +/-5° | ||
| تحمل ثبت V-cut | +/-0.1mm ((+/-4mil)) | ||
| حداقل فاصله انگشت طلا | +/-0.15mm ((+/-6mil) | ||
| تحمل زاویه خم شدن | +/-5° | ||
| انعطاف پذیری ضخامت باقی می ماند | +/-0.127mm ((+/-5mil) | ||
| کمترین شعاع داخلی | 0.4mm ((15.7mil) | ||
| حداقل فاصله از رسانا تا خاکستری | 0.2mm ((8mil) | ||
| میزان تحمل عمق ضد غوطه گیری/ ضد غوطه گیری | +/-0.1mm ((+/-4mil) | ||
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
