لامپ های ال ای دی تولید صفحه مدار,تولید صفحه مدار چند لایه ای,صفحه مدار هسته فلزی چند لایه ای
,Multilayer Circuit Board Manufacturing
,Multilayer Metal Core Circuit Board
-
ضخامت تخته0.2mm-6.0mm
-
حداقل عرض خط / فاصله0.1mm/0.1mm
-
رنگ ماسک لحیم کاریسبز، سیاه، سفید، آبی، قرمز
-
رنگ صفحه ابریشمسفید، سیاه، زرد
-
حداقل اندازه سوراخ0.2 میلی متر
-
ثابت دی الکتریک2.5-4.5
-
من، پل ابریشم0.1 میلی متر
-
موادهسته ی فلزی
-
پل نقاب سولدر0.1 میلی متر
-
تعداد لایه ها1-4 لایه
-
دمای کار-40 تا 150 درجه سانتی گراد
-
رسانایی حرارتی1.0-8.0 W/mK
-
ضخامت مس1OZ-6OZ
-
پوشش سطحHASL، ENIG، OSP، نقره ای غوطه ور، قلع غوطه وری
-
محل منبعچین
-
نام تجاریXHT
-
گواهیISO、IATF16949、RoSH
-
شماره مدلXHT-PCB-803
-
مقدار حداقل تعداد سفارشموک پایین
-
جزئیات بسته بندیکارتن با کیسه حباب دار
-
زمان تحویل5-8 روز
-
شرایط پرداختT/T، وسترن یونیون، مانی گرام
-
قابلیت ارائه10000 عدد در روز

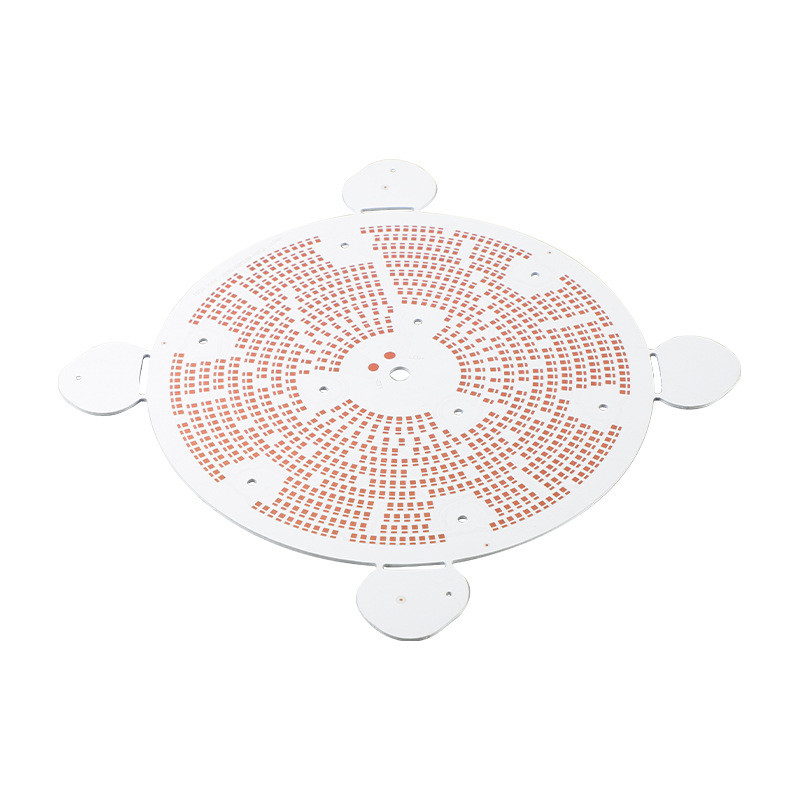

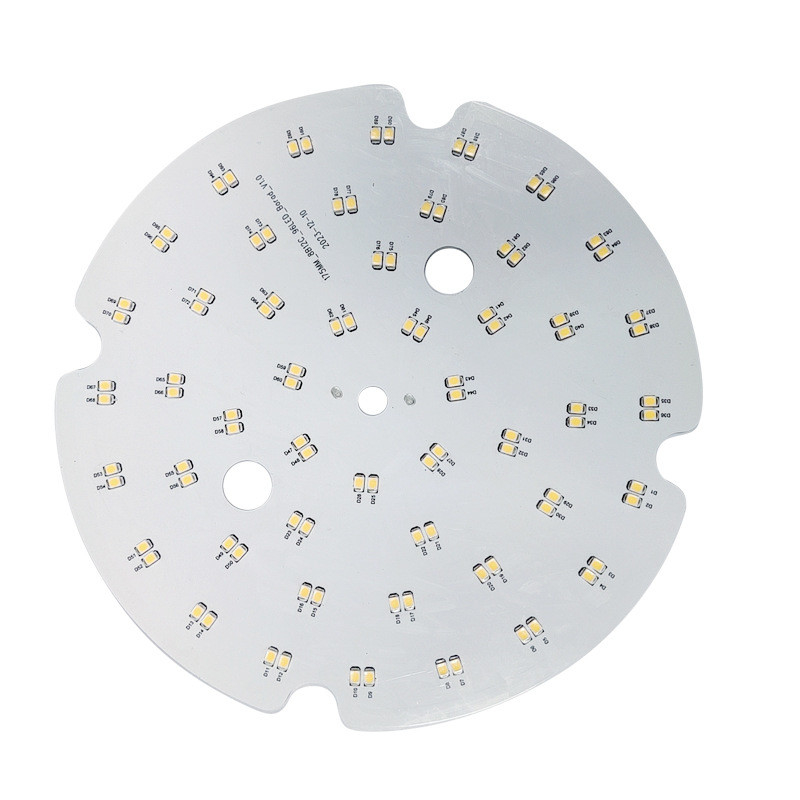

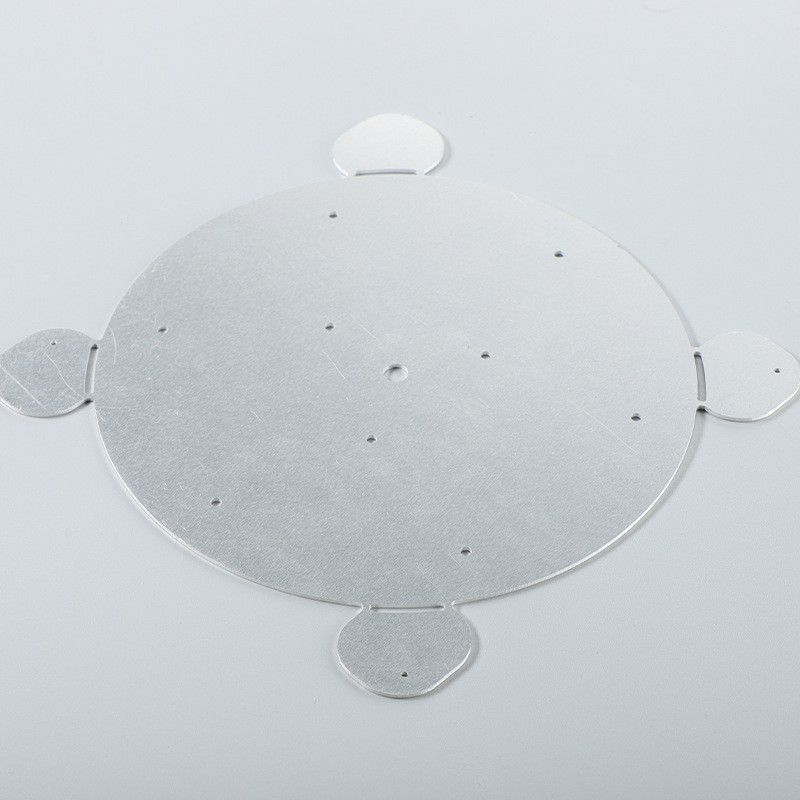

تولید تخته مدار آلومینیومی چرخش سریع برای لامپ های LED PCB
تولید برد مدار آلومینیومی چرخشی سریع برای PCB لامپ های LED
برد مدار آلومینیومی چیست؟
برد مدار آلومینیومی که به عنوان PCB آلومینیومی نیز شناخته می شود، نوعی برد مدار چاپی (PCB) است که از مواد پایه ساخته شده از آلومینیوم به جای فایبرگلاس یا اپوکسی سنتی استفاده می کند. PCB های آلومینیومی به دلیل هدایت حرارتی عالی خود شناخته می شوند، که آنها را برای کاربردهایی که نیاز به اتلاف گرمای کارآمد دارند، مانند روشنایی LED، الکترونیک قدرت و سیستم های خودرو مناسب می کند.
استفاده از آلومینیوم به عنوان ماده پایه امکان انتقال حرارت بهتر به دور از اجزای حیاتی را فراهم می کند که منجر به بهبود قابلیت اطمینان و عملکرد می شود. علاوه بر این، PCB های آلومینیومی سبک وزن هستند و می توانند با انواع پوشش های سطحی برای برآوردن نیازهای کاربردی خاص تولید شوند.
به طور کلی، بردهای مدار آلومینیومی راه حل قانع کننده ای برای دستگاه های الکترونیکی ارائه می دهند که نیاز به مدیریت حرارتی موثر و قابلیت اطمینان بالا دارند.
تولید کننده PCB حرفه ای در چین
ما تعداد زیادی پی سی بی هسته فلزی در کارخانه تولیدی خود تولید کردیم که شامل پی سی های هسته آلومینیوم و مس می شود.
شرکت ما دارای قابلیت های درجه یک تولید PCB است و بردهای مدار چاپی با کیفیت و کارایی بالا را در اختیار مشتریان قرار می دهد. ما تجهیزات تولیدی پیشرفته و تیم های فنی داریم تا نیازهای مشتریان را برای PCB های پیچیده مختلف برآورده کنیم.
اول، ما تجهیزات تولید پیشرفته داریم. کارخانه ما مجهز به آخرین خطوط تولید PCB است، این دستگاه ها می توانند به دقت نیازهای طراحی PCB مشتریان را درک کنند و کیفیت و ثبات محصول را تضمین کنند.
دوم اینکه ما یک تیم فنی حرفه ای داریم. تیم مهندسین ما تجربه گسترده ای در طراحی و ساخت PCB دارد و قادر است طیف کاملی از پشتیبانی فنی را به مشتریان ارائه دهد. چه در مرحله طراحی PCB و چه در طول فرآیند تولید، ما قادر به ارائه مشاوره و راه حل های حرفه ای به مشتریان هستیم تا اطمینان حاصل کنیم که محصول می تواند به عملکرد و قابلیت اطمینان دست یابد.
علاوه بر این، ما همچنین بر مدیریت کیفیت تمرکز می کنیم. ما به شدت از استانداردهای سیستم مدیریت کیفیت بین المللی پیروی می کنیم تا اطمینان حاصل کنیم که هر PCB مطابق با الزامات و استانداردهای مشتری است. ما از تجهیزات تست پیشرفته و فرآیندهای کنترل کیفیت دقیق برای انجام آزمایش و تأیید کامل هر PCB برای اطمینان از کیفیت و ثبات محصول استفاده می کنیم.
در نهایت، ما می توانیم نیازهای مشتریان خود را برای PCB های پیچیده مختلف برآورده کنیم. چه PCB یک لایه، دو لایه یا چند لایه باشد، چه PCB صلب، انعطاف پذیر یا انعطاف پذیر، ما قادریم راه حل های سفارشی با کیفیت بالا را به مشتریان ارائه دهیم. ما همچنین می‌توانیم نیازهای تولید PCB مشتریان را برای الزامات فرآیندی خاص، مانند راه‌های کور و مدفون، امپدانس کنترل‌شده، مواد ویژه و غیره برآورده کنیم.
به طور خلاصه، ما توانایی های تولید PCB قوی داریم و می توانیم بردهای مدار چاپی با کیفیت و کارایی بالا را به مشتریان ارائه دهیم. ما به سرمایه گذاری منابع و انرژی بیشتر برای بهبود مستمر قابلیت های تولید خود و ارائه محصولات و خدمات بهتر به مشتریان ادامه خواهیم داد.
| فرآیند | مورد | قابلیت فرآیند | |
| اطلاعات پایه | قابلیت تولید | تعداد لایه ها | 1-30 لایه |
| تعظیم و پیچش | 0.75% استاندارد، 0.5% پیشرفته | ||
| حداقل اندازه PCB تمام شده | 10 × 10 میلی متر (0.4 x 0.4 اینچ) | ||
| حداکثر اندازه PCB تمام شده | 530 x 1000 میلی‌متر (20.9 x 47.24 اینچ) | ||
| چند پرس برای راه های کور/دفن شده | چرخه چند فشاری≤3 بار | ||
| ضخامت تخته تمام شده | 0.3 ~ 7.0 میلی متر (8 ~ 276 میل) | ||
| تحمل ضخامت تخته تمام شده | +/-10% استاندارد، +/-0.1mm پیشرفته | ||
| پرداخت سطح | HASL، HASL بدون سرب، طلای فلش، ENIG، آبکاری طلای سخت، OSP، قلع غوطه‌وری، نقره غوطه‌وری و غیره | ||
| پرداخت سطحی انتخابی | ENIG+انگشت طلا،فلش طلا+انگشت طلا | ||
| نوع مواد | FR4، آلومینیوم، CEM، Rogers، PTFE، Nelco، Polyimide/Polyester و غیره | همچنین می توانید مواد را به عنوان درخواست خریداری کنید | |
| فویل مسی | 1/3 اونس ~ 10 اونس | ||
| نوع Pre Preg | FR4 Prepreg، LD-1080 (HDI) | 106، 1080، 2116، 7628، و غیره. | |
| تست قابل اعتماد | قدرت لایه برداری | 7.8 نیوتن بر سانتی متر | |
| استهلاک پذیری | 94V-0 | ||
| آلودگی یونی | ≤1ug/cm² | ||
| حداقل ضخامت دی الکتریک | 0.075 میلی متر (3 میل) | ||
| تحمل امپدانس | +/-10٪، دقیقه می تواند +/- 7٪ را کنترل کند | ||
| لایه داخلی و لایه بیرونی انتقال تصویر | قابلیت ماشین | دستگاه اسکراب | ضخامت مواد: 0.11 ~ 3.2mm (4.33mil ~ 126mil) |
| اندازه مواد: حداقل 228 × 228 میلی متر (9 × 9 اینچ) | |||
| لمینت، افشاگر | ضخامت مواد: 0.11 ~ 6.0mm (4.33 ~ 236mil) | ||
| اندازه مواد: حداقل 203 × 203 میلی متر (8 × 8 اینچ)، حداکثر 609.6 × 1200 میلی متر (24 × 30 اینچ) | |||
| خط اچینگ | ضخامت مواد: 0.11 ~ 6.0mm (4.33mil ~ 236mil) | ||
| اندازه مواد: حداقل 177 × 177 میلی متر (7 × 7 اینچ) | |||
| قابلیت فرآیند لایه داخلی | حداقل عرض/فاصله خط داخلی | 0.075/0.075mm (3/3mil) | |
| حداقل فاصله از لبه سوراخ تا رسانا | 0.2 میلی متر (8 میل) | ||
| حداقل حلقه حلقوی لایه داخلی | 0.1 میلی متر (4 میل) | ||
| حداقل فاصله جداسازی لایه داخلی | استاندارد 0.25mm (10mil)، 0.2mm (8mil) پیشرفته | ||
| حداقل فاصله از لبه تخته تا رسانا | 0.2 میلی متر (8 میل) | ||
| حداقل عرض شکاف بین زمین مسی | 0.127 میلی متر (5 میل) | ||
| عدم تعادل ضخامت مس برای هسته داخلی | H/1oz، 1/2oz | ||
| حداکثر ضخامت مس تمام شده | 10 اونس | ||
| قابلیت فرآیند لایه بیرونی | حداقل عرض/فاصله خط بیرونی | 0.075/0.075mm (3/3mil) | |
| حداقل اندازه پد سوراخ | 0.3 میلی متر (12 میل) | ||
| قابلیت فرآیند | حداکثر اندازه چادر اسلات | 5 × 3 میلی متر (196.8 × 118 میلی متر) | |
| حداکثر اندازه سوراخ چادر | 4.5mm (177.2mil) | ||
| حداقل عرض زمین چادری | 0.2 میلی متر (8 میل) | ||
| حداقل حلقه حلقوی | 0.1 میلی متر (4 میل) | ||
| حداقل زمین BGA | 0.5 میلی متر (20 میل) | ||
| AOI | قابلیت ماشین | Orbotech SK-75 AOI | ضخامت مواد: 0.05 ~ 6.0mm (2 ~ 236.2mil) |
| اندازه مواد: حداکثر 597 ~ 597 میلی متر (23.5 x 23.5 اینچ) | |||
| Orbotech Ves Machine | ضخامت مواد: 0.05 ~ 6.0mm (2 ~ 236.2mil) | ||
| اندازه مواد: حداکثر 597 ~ 597 میلی متر (23.5 x 23.5 اینچ) | |||
| حفاری | قابلیت ماشین | دستگاه دریل MT-CNC2600 | ضخامت مواد: 0.11 ~ 6.0mm (4.33 ~ 236mil) |
| اندازه مواد: حداکثر 470 ~ 660 میلی متر (18.5 x 26 اینچ) | |||
| حداقل اندازه مته: 0.2 میلی متر (8 میل) | |||
| قابلیت فرآیند | حداقل اندازه مته چند ضربه ای | 0.55mm (21.6mil) | |
| حداکثر نسبت ابعاد (اندازه تخته تمام شده در مقابل اندازه مته) | 12:01 | ||
| تحمل مکان سوراخ (در مقایسه با CAD) | +/-3 میلیون | ||
| سوراخ پیشخوان | PTH&NPTH، زاویه بالا 130 درجه، قطر بالا <6.3mm | ||
| حداقل فاصله از لبه سوراخ تا رسانا | 0.2 میلی متر (8 میل) | ||
| حداکثر اندازه مته | 6.5 میلی متر (256 میل) | ||
| حداقل اندازه اسلات چند ضربه ای | 0.45mm (17.7mil) | ||
| تحمل اندازه سوراخ برای تناسب پرس | +/-0.05mm (+/-2mil) | ||
| حداقل تحمل اندازه اسلات PTH | +/-0.15mm (+/-6mil) | ||
| حداقل تحمل اندازه اسلات NPTH | +/-2mm(+/-78.7mil) | ||
| حداقل فاصله از لبه سوراخ تا رسانا (ویاس کور) | 0.23 میلی متر (9 میل) | ||
| حداقل اندازه مته لیزری | 0.1mm (+/-4mil) | ||
| زاویه و قطر سوراخ کنتر سینک | بالای 82،90،120 درجه | ||
| فرآیند مرطوب | قابلیت ماشین | خط آبکاری پانل و الگو | ضخامت مواد: 0.2 ~ 7.0mm (8 ~ 276mil) |
| اندازه مواد: حداکثر 610 × 762 میلی متر (24 × 30 اینچ) | |||
| دبر زدایی ماشینکاری | ضخامت مواد: 0.2 ~ 7.0mm (8 ~ 276mil) | ||
| اندازه مواد: حداقل 203 × 203 میلی متر (8 × 8 اینچ) | |||
| Desmear Line | ضخامت مواد: 0.2mm ~ 7.0mm (8 ~ 276mil) | ||
| اندازه مواد: حداکثر 610 × 762 میلی متر (24 × 30 اینچ) | |||
| خط آبکاری قلع | ضخامت مواد: 0.2 ~ 3.2mm (8 ~ 126mil) | ||
| اندازه مواد: حداکثر 610 × 762 میلی متر (24 × 30 اینچ) | |||
| قابلیت فرآیند | ضخامت دیوار سوراخ مسی | میانگین استاندارد 25um (1mil). | |
| ضخامت مس تمام شده | ≥18um (0.7mil) | ||
| حداقل عرض خط برای علامت گذاری اچ | 0.2 میلی متر (8 میل)) | ||
| حداکثر وزن مس تمام شده برای لایه های داخلی و خارجی | 7 اونس | ||
| ضخامت مس متفاوت | H/1oz،1/2oz | ||
| ماسک لحیم کاری و صفحه ابریشم | قابلیت ماشین | دستگاه اسکراب | ضخامت مواد: 0.5 ~ 7.0mm (20 ~ 276mil) |
| اندازه مواد: حداقل 228 × 228 میلی متر (9 × 9 اینچ) | |||
| افشاگر | ضخامت مواد: 0.11 ~ 7.0mm (4.3 ~ 276mil) | ||
| اندازه مواد: حداکثر 635 × 813 میلی متر (25 × 32 اینچ) | |||
| ماشین را توسعه دهید | ضخامت مواد: 0.11 ~ 7.0mm (4.3 ~ 276mil) | ||
| اندازه مواد: حداقل 101 × 127 میلی متر (4 × 5 اینچ) | |||
| رنگ | رنگ ماسک لحیم کاری | سبز، سبز مات، زرد، مشکی، آبی، قرمز، سفید | |
| رنگ صفحه ابریشم | سفید، زرد، سیاه، آبی | ||
| قابلیت ماسک لحیم کاری | حداقل باز شدن ماسک لحیم کاری | 0.05 میلی متر (2 میل) | |
| حداکثر از طریق اندازه وصل شده است | 0.65mm (25.6mil) | ||
| حداقل عرض برای پوشش خط توسط S/M | 0.05 میلی متر (2 میل) | ||
| حداقل عرض افسانه های ماسک لحیم کاری | استاندارد 0.2mm (8mil)، 0.17mm (7mil) پیشرفته | ||
| حداقل ضخامت ماسک لحیم کاری | 10um (0.4mil) | ||
| ضخامت ماسک لحیم کاری برای از طریق چادر | 10um (0.4mil) | ||
| حداقل عرض/فاصله خط روغن کربن | 0.25/0.35mm (10/14mil) | ||
| حداقل ردیاب کربن | 0.06mm (2.5mil) | ||
| حداقل ردیابی خط نفت کربن | 0.3 میلی متر (12 میل)) | ||
| حداقل فاصله از الگوی کربن تا پد | 0.25 میلی متر (10 میل) | ||
| حداقل عرض برای خط پوشش ماسک پوست کنده / پد | 0.15 میلی متر (6 میل) | ||
| حداقل عرض پل ماسک لحیم کاری | 0.1 میلی متر (4 میل)) | ||
| سختی ماسک لحیم کاری | 6 ساعت | ||
| قابلیت لایه برداری ماسک | حداقل فاصله از الگوی ماسک جدا شونده تا پد | 0.3 میلی متر (12 میل)) | |
| حداکثر اندازه برای سوراخ چادر ماسک پوست کنده (با چاپ روی صفحه) | 2 میلی متر (7.8 میل) | ||
| حداکثر اندازه سوراخ چادر ماسک قابل جدا شدن (با چاپ آلومینیوم) | 4.5 میلی متر | ||
| ضخامت ماسک جدا شونده | 0.2 ~ 0.5 میلی متر (8 تا 20 میلی متر) | ||
| قابلیت Silkscreen | حداقل عرض خط سیلک | 0.11mm (4.5mil) | |
| حداقل ارتفاع خط سیلک اسکرین | 0.58 میلی متر (23 میل) | ||
| حداقل فاصله از افسانه به پد | 0.17 میلی متر (7 میل) | ||
| پایان سطح | قابلیت اتمام سطح | حداکثر طول انگشت طلایی | 50 میلی متر (2 اینچ) |
| ENIG | 3 ~ 5mm (0.11 ~ 197mil) نیکل، 0.025 ~ 0.1um (0.001 ~ 0.004mil) طلا | ||
| انگشت طلا | 3 ~ 5mm (0.11 ~ 197mil) نیکل، 0.25 ~ 1.5um (0.01 ~ 0.059mil) طلا | ||
| HASL | 0.4um (0.016mil) Sn/Pb | ||
| ماشین HASL | ضخامت مواد: 0.6 ~ 4.0mm (23.6 ~ 157mil) | ||
| اندازه مواد: 127 × 127 میلی متر ~ 508 × 635 میلی متر (5 × 5 اینچ ~ 20 × 25 اینچ) | |||
| آبکاری طلای سخت | 1-5u" | ||
| قلع غوطه وری | قلع 0.8 ~ 1.5um (0.03 ~ 0.059mil) | ||
| نقره ای غوطه وری | 0.1 ~ 0.3um (0.004 ~ 0.012mil) Ag | ||
| OSP | 0.2 ~ 0.5um (0.008 ~ 0.02mil) | ||
| تست الکترونیکی | قابلیت ماشین | تستر کاوشگر پرنده | ضخامت مواد: 0.4 ~ 6.0mm (15.7 ~ 236mil) |
| اندازه مواد: حداکثر 498 × 597 میلی‌متر (19.6 ~ 23.5 اینچ) | |||
| حداقل فاصله از صفحه آزمایش تا لبه تخته | 0.5 میلی متر (20 میل) | ||
| حداقل مقاومت رسانا | 5Ω | ||
| حداکثر مقاومت عایق | 250mΩ | ||
| حداکثر ولتاژ تست | 500 ولت | ||
| حداقل اندازه پد تست | 0.15 میلی متر (6 میل)) | ||
| حداقل فاصله بین پد تست | 0.25 میلی متر (10 میل) | ||
| حداکثر جریان تست | 200 میلی آمپر | ||
| پروفایل کردن | قابلیت ماشین | نوع پروفایل | مسیریابی NC، برش V، زبانه های شکاف، سوراخ تمبر |
| دستگاه مسیریابی NC | ضخامت مواد: 0.05 ~ 7.0mm (2 ~ 276mil) | ||
| اندازه مواد: حداکثر 546 × 648 میلی متر (21.5 × 25.5 اینچ) | |||
| دستگاه V-cut | ضخامت مواد: 0.6 ~ 3.0mm (23.6 ~ 118mil) | ||
| حداکثر عرض مواد برای برش V: 457 میلی متر (18 اینچ) | |||
| قابلیت فرآیند | حداقل اندازه بیت مسیریابی | 0.6mm (23.6mil) | |
| حداقل تحمل را ترسیم کنید | +/-0.1mm(+/-4mil) | ||
| نوع زاویه برش V | 20 درجه، 30 درجه، 45 درجه، 60 درجه | ||
| تحمل زاویه برش V | +/-5 درجه | ||
| تحمل ثبت V-cut | +/-0.1 میلی‌متر (+/-4 میلی‌متر) | ||
| حداقل فاصله انگشتان طلایی | +/-0.15mm (+/-6mil) | ||
| تحمل زاویه اریب | +/-5 درجه | ||
| Bevelling تحمل ضخامت باقی می ماند | +/-0.127mm (+/-5mil) | ||
| حداقل شعاع داخلی | 0.4mm (15.7mil) | ||
| حداقل فاصله از رسانا تا طرح کلی | 0.2 میلی متر (8 میل) | ||
| تحمل عمق کانترسینک/مقابله | +/-0.1mm(+/-4mil) | ||
