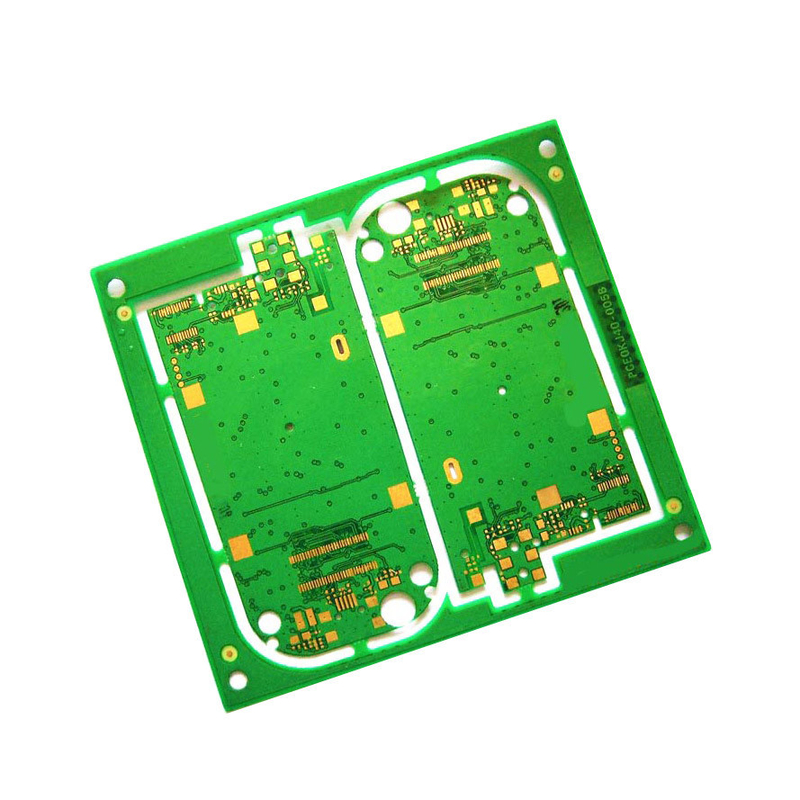

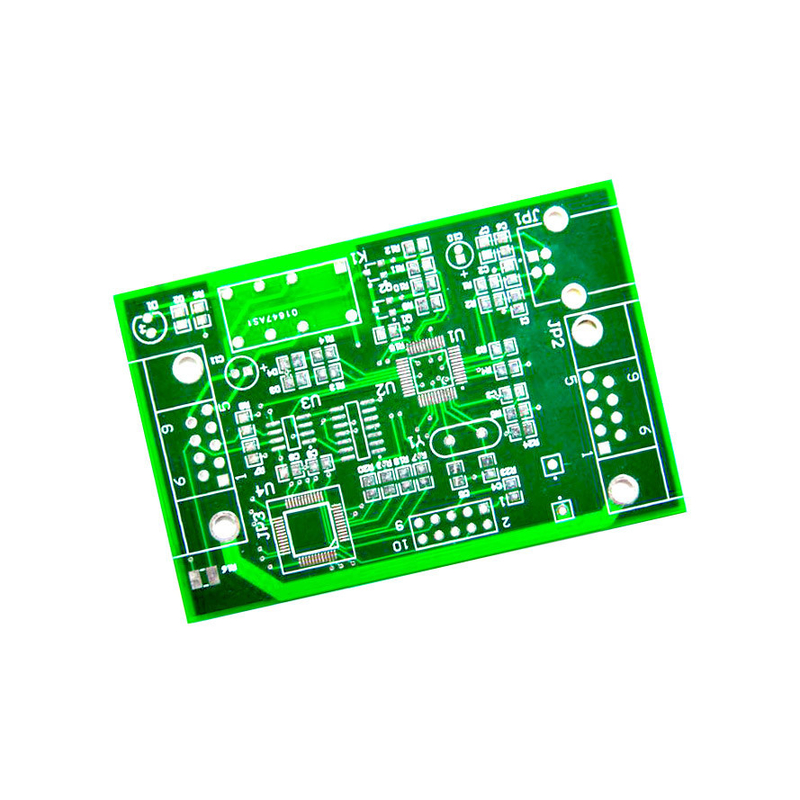

High TG Fr4 Prototype PCB Fabrication PCB Board Manufacturing multilayer circuit board fabricator

تولید صفحه PCB با TG بالا Fr4 تولید صفحه PCB تولید صفحه مدار چند لایه

  • برجسته کردن

    مونتاژ پی سی بی نمونه ای پوشش طلا,فروردین 4 نمونه اولیه PCB,طلای پوشاندن PCB کامل کلید

    ,

    Fr4 Prototype PCB Assembly

    ,

    Gold Plating Full Turnkey PCB

  • نام محصول
    تولید صفحه PCB با TG بالا Fr4 تولید صفحه PCB تولید صفحه مدار چند لایه
  • مواد پایه
    FR-4، و غیره، Alu، TG بالا، FR-4/سرامیک/cem-3/FR-1
  • حداقل فاصله خطوط
    4 میل، 0.003"، 0.1mm4mil)، 0.1mm، 4/4mil (0.1/0.1mm)
  • Min. حداقل line width عرض خط
    4 میل، 0.1 میلی‌متر، 0.1 میلی‌متر/4 میلی‌متر، 0.075 میلی‌متر/0.075 میلی‌متر (3 میلی‌متر/3 میلی‌متر)،
  • تکمیل سطح
    HASL، OSP، HASL بدون سرب، ENIG، طلای غوطه‌وری
  • سرویس تست
    AOI اشعه ایکس، تست عملکرد 100٪
  • محل منبع
    چین
  • نام تجاری
    XHT
  • گواهی
    ISO、IATF16949、RoSH
  • شماره مدل
    XHT-FR-4 PCB Manufacturing-4
  • مقدار حداقل تعداد سفارش
    موک پایین
  • قیمت
    US$ 1-5/Pcs
  • جزئیات بسته بندی
    کارتن با کیسه حباب دار
  • زمان تحویل
    5-8 روز
  • شرایط پرداخت
    T/T، وسترن یونیون، مانی گرام
  • قابلیت ارائه
    100000 عدد در روز

تولید صفحه PCB با TG بالا Fr4 تولید صفحه PCB تولید صفحه مدار چند لایه

تولید PCB با TG بالا Fr4 نمونه اولیه PCB تولید PCB بوردهای چند لایه تولید کننده





مقدمه به PCB ما



انواع و کاربرد PCB
(الف) 4 لایه کارت
مواد زیربنایی عمدتاً پارچه فیبر شیشه ای اپوکسی است. کاربردهای اصلی آن کامپیوترهای شخصی، تجهیزات الکترونیکی پزشکی، ابزار اندازه گیری، دستگاه های آزمایش نیمه هادی،دستگاه های کنترل عددی، سوئیچ های الکترونیک، دستگاه های ارتباطی، صفحه های مدار حافظه، کارت های IC و غیره
ب) 6 تا 8 لایه پنل
مواد زیربنایی هنوز عمدتا پارچه فیبر شیشه ای رزین اپوکسی است. بیشتر آنها در سوئیچ های الکترونیکی، دستگاه های آزمایش نیمه هادی، رایانه های شخصی متوسط،ایستگاه های کاری مهندسی و سایر ماشین آلات.
(C) 10 لایه یا بیشتر
این ماده عمدتا مواد رزین بنزین شیشه ای است یا رزین اپوکسی به عنوان مواد زیربنای PCB نمونه اولیه چند لایه استفاده می شود. کاربرد این نوع PCB نمونه اولیه خاص است ،و در کامپیوترهای صنعتی بزرگ استفاده می شود، کامپیوترهای با سرعت بالا، دستگاه های دفاعی، دستگاه های ارتباطی و غیره



خدمات نمونه اولیه PCB ظرفیت ها و مشخصات فنی



نه پست ها توانایی ها
1 لایه ها 2-68L
2 حداکثر اندازه ماشینکاری 600mm*1200mm
3 ضخامت تخته 0.2mm-6.5mm
4 ضخامت مس 0.5 اونس-28 اونس
5 حداقل ردیابی/فضای 2.0 میلی لیتر/2.0 میلی لیتر
6 حداقل دیافراگم نهایی 0. 10 میلی متر
7 نسبت حداکثر ضخامت به قطر 15:1
8 از طریق درمان از طریق، کور و دفن شده از طریق، از طریق در پد، مس از طریق...
9 پایان / درمان سطح HASL/HASL بدون سرب، قلع شیمیایی، طلا شیمیایی، طلا غوطه ور شدن نقره غوطه ور شدن نقره / طلا، Osp، طلا
10 مواد پایه FR408 FR408HR، PCL-370HR؛IT180A، Megtron 6 ((Panasonic) ؛ Rogers4350،
لامینات Rogers4003, RO3003, Rogers/Taconic/Arlon/Nelco با مواد FR-4 ((شامل لامینات هیبریدی Ro4350B با FR-4)
11 رنگ ماسک جوش سبز، سیاه، قرمز، زرد، سفید، آبی، بنفش، سبز مات، سیاه مات
12 خدمات تست AOI، اشعه ایکس، هواپیمای پرواز، تست عملکردی، اولین تست مقاله
13 پروفیل سازی و ضربه زدن مسیر، V-CUT، Beveling
14 قوس و پیچ ≤0.5%
15 نوع HDI 1+n+1,2+n+2,3+n+3
16 حداقل دیافراگم مکانیکی 0.1 میلی متر
17 حداقل دیافراگم لیزر 0.075 میلی متر



قابلیت های PCBA

PCBA کلیدی PCB + منابع اجزای + مونتاژ + بسته بندی
جزئیات مونتاژ خطوط SMT و Through-hole، خطوط ISO SMT و DIP
زمان پیشرو نمونه اولیه: 15 روز کاری سفارش انبوه: 20 تا 25 روز کاری
آزمایش روی محصولات آزمایش قالب / قالب ، بازرسی اشعه ایکس ، آزمایش AOI ، آزمایش عملکردی
مقدار حداقل مقدار: 1pcs. نمونه اولیه، سفارش کوچک، سفارش انبوه، همه خوب
فایل های مورد نیاز PCB: فایل های Gerber ((CAM، PCB، PCBDOC)
اجزا: فهرست مواد (BOM list)
مونتاژ: فایل Pick-N-Place
اندازه پنل PCB حداقل اندازه: 0.25 * 0.25 اینچ ((6 * 6mm)
حداکثر اندازه: 1200*600mm
جزئیات اجزای پاسیوی به اندازه 0201
BGA و VFBGA
حامل های تراشه بدون سرب/CSP
مجموعه SMT دو طرفه
صداش خوب به 0.8 میلی متر
تعمیر و بازسازی BGA
حذف و تعویض قطعات
بسته اجزا نوار برش، لوله، رول، قطعات آزاد
فرآیند مونتاژ PCB+ حفاری----عرض------پلاستی------پوشاندن و جدا کردن----شکستن------بررسی الکتریکی----SMT--موج
جوشاندن ---- جمع آوری ---- ICT ---- تست عملکرد ---- آزمایش دمای و رطوبت





XHT چي ارائه ميده؟

1. کل فرآیند مجهز به یک تیم حرفه ای برای خدمت به شما است.
2خدمات طراحی رایگان بسته به Gerber و مقاومت شما تا زمانی که راضی باشید.
3روش های پرداخت انعطاف پذیر و شرایط پرداخت قابل مذاکره
4خدمات کلیدی از تولید PCB، مونتاژ، خرید BOM تا تحویل.



صنعت الکترونیک مصرفی

صفحه های مداری چاپی پل هایی هستند که اجزای الکترونیکی را حمل می کنند و مدارها را به هم متصل می کنند. آنها به طور گسترده ای در الکترونیک ارتباطی، الکترونیک مصرفی، رایانه ها، الکترونیک خودرو،کنترل صنعتی، تجهیزات پزشکی، دفاع ملی و هوافضا قطعات الکترونیکی گمشده

در محیط فعلی تکامل سریع فناوری ابر، ساخت شبکه 5G، داده های بزرگ، هوش مصنوعی، اقتصاد مشترک، صنعت 4.0، و اینترنت اشیاء، صنعت PCB، به عنوان "مادری از محصولات الکترونیکی"، پیوند در کل زنجیره صنعت الکترونیک خواهد شد.

در دهه های اخیر، AR، VR، رایانه های تبلت و دستگاه های پوشیدنی اغلب به نقاط داغ در صنعت الکترونیک مصرفی تبدیل شده اند.ساخت برنامه های اولیه PCB که به طور گسترده در صنعت الکترونیک مصرفی توزیع می شود، با ویژگی های تقاضای زیاد، تعداد زیادی سفارش و جایگزینی سریع.



تولید صفحه PCB با TG بالا Fr4 تولید صفحه PCB تولید صفحه مدار چند لایه 0تولید صفحه PCB با TG بالا Fr4 تولید صفحه PCB تولید صفحه مدار چند لایه 1تولید صفحه PCB با TG بالا Fr4 تولید صفحه PCB تولید صفحه مدار چند لایه 2تولید صفحه PCB با TG بالا Fr4 تولید صفحه PCB تولید صفحه مدار چند لایه 3تولید صفحه PCB با TG بالا Fr4 تولید صفحه PCB تولید صفحه مدار چند لایه 4





سوالات عمومی





س: برای نقل قول PCB و PCBA چه چیزی لازم است؟
XHT: برای PCB: فایل Gerber و الزامات فنی ((مواد، اندازه، درمان پایان سطح، ضخامت مس، ضخامت صفحه) و مقدار مورد نیاز شما.
برای PCBA: پرونده های ذکر شده در بالا، BOM، فایل انتخاب و مکان.
س: چه خدماتی دارید؟
XHT: ما راه حل های کلیدی را شامل R&D، تولید PCB، SMT، مونتاژ نهایی، آزمایش و سایر خدمات ارزش افزوده ارائه می دهیم.
س: آیا می توانیم کیفیت را در طول تولید بررسی کنیم؟
XHT: بله، ما در مورد هر فرآیند تولید باز و شفاف هستیم و چیزی برای پنهان کردن نداریم. ما از مشتریان استقبال می کنیم که فرآیند تولید ما را بررسی کنند و وارد خانه شوند.
سوال: هزینه حمل و نقل؟
XHT: هزینه حمل و نقل بر اساس مقصد، وزن، اندازه بسته بندی کالا تعیین می شود. لطفا به ما اطلاع دهید اگر شما نیاز به ما برای نقل قول هزینه حمل و نقل.
س: تفاوت بین صفحه HDI و صفحه مدار عمومی چیست؟
XHT: اکثر HDI ها از لیزر برای ایجاد سوراخ استفاده می کنند، در حالی که صفحه های مداری عمومی فقط از حفاری مکانیکی استفاده می کنند، و صفحه های HDI با روش build-up ساخته می شوند (Build Up) ، بنابراین لایه های بیشتری اضافه می شوند،در حالی که تخته های مداری عمومی فقط یک بار اضافه می شوند.
سوال: چه فرمت فایل هایی را برای تولید قبول می کنید؟
XHT: فایل گربر: CAM350 RS274X
فایل PCB: Protel 99SE، P-CAD 2001 PCB
BOM: اکسل (PDF,word,txt)
