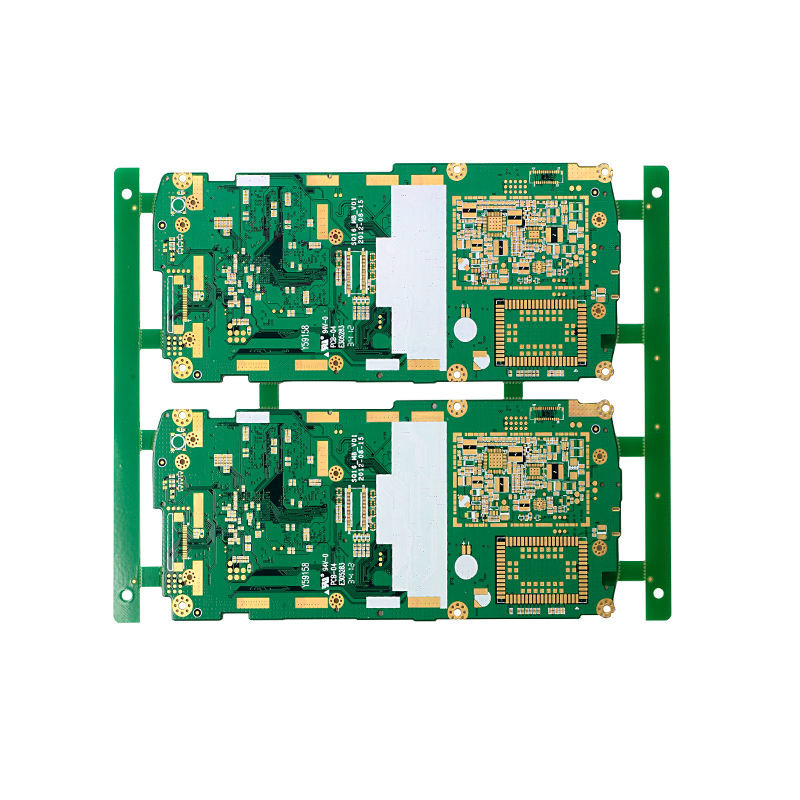

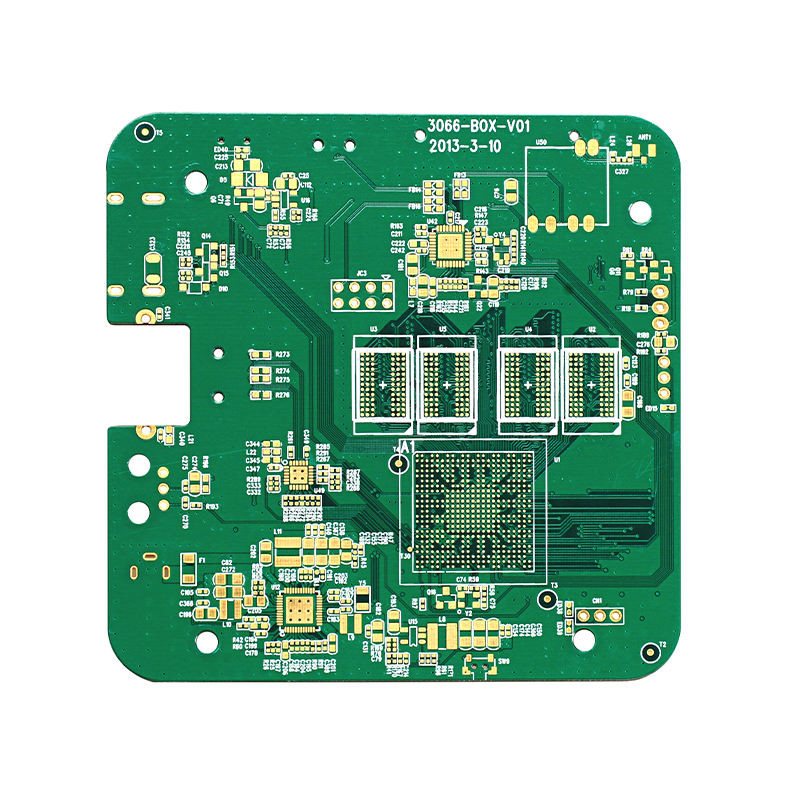

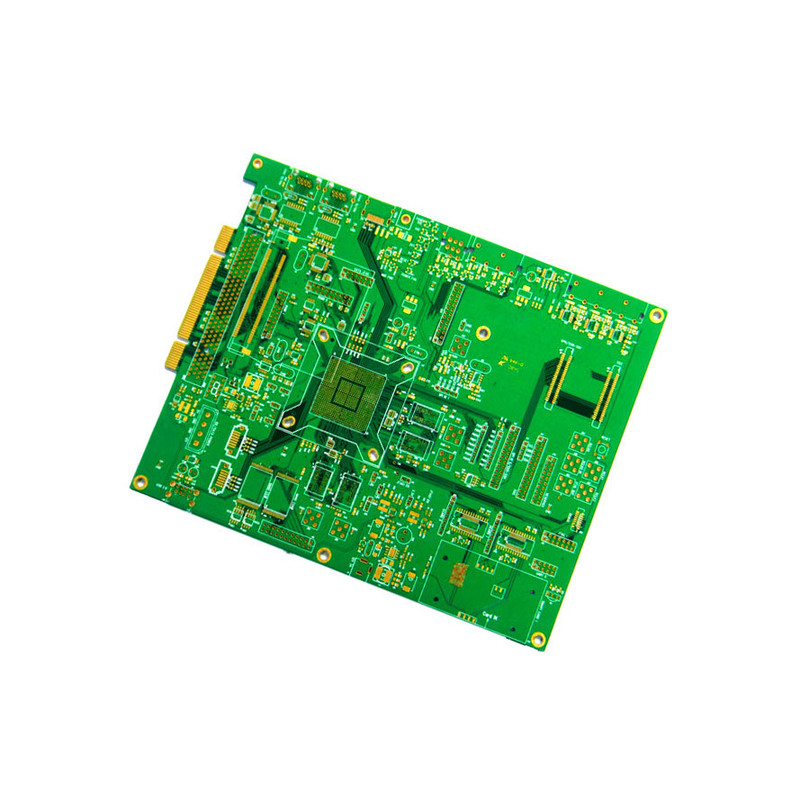

OEM تولید PCB چند لایه صفحه PCB الکترونیکی FR4 PCB تامین کننده یک خدمت توقف
-
برجسته کردن
IT180A صفحه مدار Fr4,صفحه مدار FR4 کلیدی,تجمع تخته PCB قابل تنظیم
,Turnkey Fr4 Circuit Board
,Customizable PCB Board Assembly
-
نام محصولOEM تولید PCB چند لایه صفحه PCB الکترونیکی FR4 PCB تامین کننده یک خدمت توقف
-
ضخامت مس1 اونس، 1/2 اونس 1 اونس 2 اونس 3 اونس، 2 اونس، 1 اونس (35 اونس)، 0.5-3.0 اونس
-
مواد پایهFR-4، و غیره، Alu، TG بالا، FR-4/سرامیک/cem-3/FR-1
-
حداقل فاصله خطوط4 میل، 0.003"، 0.1mm4mil)، 0.1mm، 4/4mil (0.1/0.1mm)
-
Min. حداقل line width عرض خط4 میل، 0.1 میلی‌متر، 0.1 میلی‌متر/4 میلی‌متر، 0.075 میلی‌متر/0.075 میلی‌متر (3 میلی‌متر/3 میلی‌متر)،
-
حداقل اندازه سوراخ0.2 میلی متر، 8 میلی متر، 0.10 میلی متر، 3 میل (0.075 میلی متر)، 0.004 اینچ
-
تکمیل سطحHASL، OSP، HASL بدون سرب، ENIG، طلای غوطه‌وری
-
درخواستالکترونیک مصرفی، برق، خودرو، صنعت، محصولات الکترونیکی
-
محل منبعچین
-
نام تجاریXHT
-
گواهیISO、IATF16949、RoSH
-
شماره مدلXHT-FR-4 PCB Manufacturing-3
-
مقدار حداقل تعداد سفارشموک پایین
-
قیمتUS$ 1-5/Pcs
-
جزئیات بسته بندیکارتن با کیسه حباب دار
-
زمان تحویل5-8 روز
-
شرایط پرداختT/T، وسترن یونیون، مانی گرام
-
قابلیت ارائه100000 عدد در روز
OEM تولید PCB چند لایه صفحه PCB الکترونیکی FR4 PCB تامین کننده یک خدمت توقف
OEM تولید PCB چند لایه صفحه PCB الکترونیکی FR4 PCB تامین کننده یک خدمت توقف
XHT ارائه خدمات یک توقف
* PCB های سفت
* PCB انعطاف پذیر؛
* PCB های سخت و انعطاف پذیر؛
* PCB HDI؛
* پی سی بی طلا شده؛
* PCB های فرکانس بالا؛
* PCB آلومینیومی؛
*بورد مدار پایه مس
* PCB TG بالا؛
* PCB های سنگین مس
* مونتاژ PCB؛
* منابع اجزای؛
* آزمایش PCB / PCBA.
ظرفیت های خدمات PCB و مشخصات فنی
| نه | پست ها | توانایی ها |
| 1 | لایه ها | 2-68L |
| 2 | حداکثر اندازه ماشینکاری | 600mm*1200mm |
| 3 | ضخامت تخته | 0.2mm-6.5mm |
| 4 | ضخامت مس | 0.5 اونس-28 اونس |
| 5 | حداقل ردیابی/فضای | 2.0 میلی لیتر/2.0 میلی لیتر |
| 6 | حداقل دیافراگم نهایی | 0. 10 میلی متر |
| 7 | نسبت حداکثر ضخامت به قطر | 15:1 |
| 8 | از طریق درمان | از طریق، کور و دفن شده از طریق، از طریق در پد، مس از طریق... |
| 9 | پایان / درمان سطح | HASL/HASL بدون سرب، قلع شیمیایی، طلا شیمیایی، طلا غوطه ور شدن نقره غوطه ور شدن نقره / طلا، Osp، طلا |
| 10 | مواد پایه | FR408 FR408HR، PCL-370HR؛IT180A، Megtron 6 ((Panasonic) ؛ Rogers4350، لامینات Rogers4003, RO3003, Rogers/Taconic/Arlon/Nelco با مواد FR-4 ((شامل لامینات هیبریدی Ro4350B با FR-4) |
| 11 | رنگ ماسک جوش | سبز، سیاه، قرمز، زرد، سفید، آبی، بنفش، سبز مات، سیاه مات |
| 12 | خدمات تست | AOI، اشعه ایکس، هواپیمای پرواز، تست عملکردی، اولین تست مقاله |
| 13 | پروفیل سازی و ضربه زدن | مسیر، V-CUT، Beveling |
| 14 | قوس و پیچ | ≤0.5% |
| 15 | نوع HDI | 1+n+1,2+n+2,3+n+3 |
| 16 | حداقل دیافراگم مکانیکی | 0.1 میلی متر |
| 17 | حداقل دیافراگم لیزر | 0.075 میلی متر |
قابلیت های PCBA
| PCBA کلیدی | PCB + منابع اجزای + مونتاژ + بسته بندی |
| جزئیات مونتاژ | خطوط SMT و Through-hole، خطوط ISO SMT و DIP |
| زمان پیشرو | نمونه اولیه: 15 روز کاری سفارش انبوه: 20 تا 25 روز کاری |
| آزمایش روی محصولات | آزمایش قالب / قالب ، بازرسی اشعه ایکس ، آزمایش AOI ، آزمایش عملکردی |
| مقدار | حداقل مقدار: 1pcs. نمونه اولیه، سفارش کوچک، سفارش انبوه، همه خوب |
| فایل های مورد نیاز | PCB: فایل های Gerber ((CAM، PCB، PCBDOC) اجزا: فهرست مواد (BOM list) مونتاژ: فایل Pick-N-Place |
| اندازه پنل PCB | حداقل اندازه: 0.25 * 0.25 اینچ ((6 * 6mm) حداکثر اندازه: 1200*600mm |
| جزئیات اجزای | پاسیوی به اندازه 0201 BGA و VFBGA حامل های تراشه بدون سرب/CSP مجموعه SMT دو طرفه صداش خوب به 0.8 میلی متر تعمیر و بازسازی BGA حذف و تعویض قطعات |
| بسته اجزا | نوار برش، لوله، رول، قطعات آزاد |
| فرآیند مونتاژ PCB+ | حفاری----عرض------پلاستی------پوشاندن و جدا کردن----شکستن------بررسی الکتریکی----SMT--موج جوشاندن ---- جمع آوری ---- ICT ---- تست عملکرد ---- آزمایش دمای و رطوبت |
مزایای ما را به طور خلاصه معرفی کنید
- راه حل سریع، دقیق، پیچیده و با کیفیت بالا: (تولید خدمات نمونه PCB + تامین اجزای + مونتاژ خدمات نمونه PCB + آزمایش)
- صدور گواهینامه ی ISO9001، ISO14001، ISO13485، IATF16949
- ما از شما حمایت می کنیم تا قیمت بهتری و تحویل در زمان بهتر به شما بدهیم.
- ما 24*7 ساعت خدمات نقل قول و پشتیبانی مهندسی ارائه می دهیم.
- NDA برای محافظت از امنیت فایل های شما پشتیبانی می شود.
تجهیزات پیشرفته تولید PCB و تجمع PCB
XHT دستگاه های پیشرفته را از ایالات متحده، ژاپن، آلمان و اسرائیل وارد کرده است تا توانایی های تولید و فنی ما را بهبود بخشد.ما نمونه ی خوبی از نمونه ی اولیه ی PCB را در زمینه ی تست های هواپیمای پرنده ارائه دادیمما یک بخش تحقیق و توسعه بسیار توسعه یافته داریم که به کارخانه ما کمک کرده است تا با موفقیت میکرو میکرو میکرو، انسداد چگالی بالا و HDI را تولید کند.
سوالات عمومی
| سوال: با چه شرکت های اکسپرس همکاری می کنید؟ XHT: ما با شرکت های اکسپرس، از جمله DHL، FedEX، UPS، TNT و EMS همکاری می کنیم. و ما همچنین اسپریرهای خود را با هزینه های حمل و نقل پایین تر داریم. |
| س: چه نوع حمل و نقل وجود دارد؟ XHT: معمولا شامل حمل و نقل سریع، حمل و نقل هوایی، حمل و نقل راه آهن و حمل و نقل دریایی است. |
| س: حوزه محبوب؟ XHT: نیمه هادی، خانه هوشمند، محصولات پزشکی، پوشیدنی هوشمند، کنترل صنعتی، IOT و غیره |
| س: می توانید به ما تخفیف ویژه بدهید؟ XHT: البته، ما برای سفارشات بزرگ شما تخفیف ترجیحی ارائه می دهیم و سفارش را به سرعت تایید می کنیم. |
| س: چرا ما را انتخاب کردید؟ XHT: تیمی حرفه ای و با تجربه R&D. تجهیزات تولید پیشرفته، جریان فرآیند علمی و منطقی. سیستم کنترل کیفیت قابل اعتماد و سختگیرانه ما قبل از ارسال همه محصولاتمان را آزمایش می کنیم تا مطمئن شویم که همه چیز در وضعیت کامل است |
| س: چه مدت طول می کشد برای PCB نقل قول؟ XHT: به طور معمول 1 ساعت تا 4 ساعت به محض دریافت تاییدیه توسط مهندس داخلی. |
