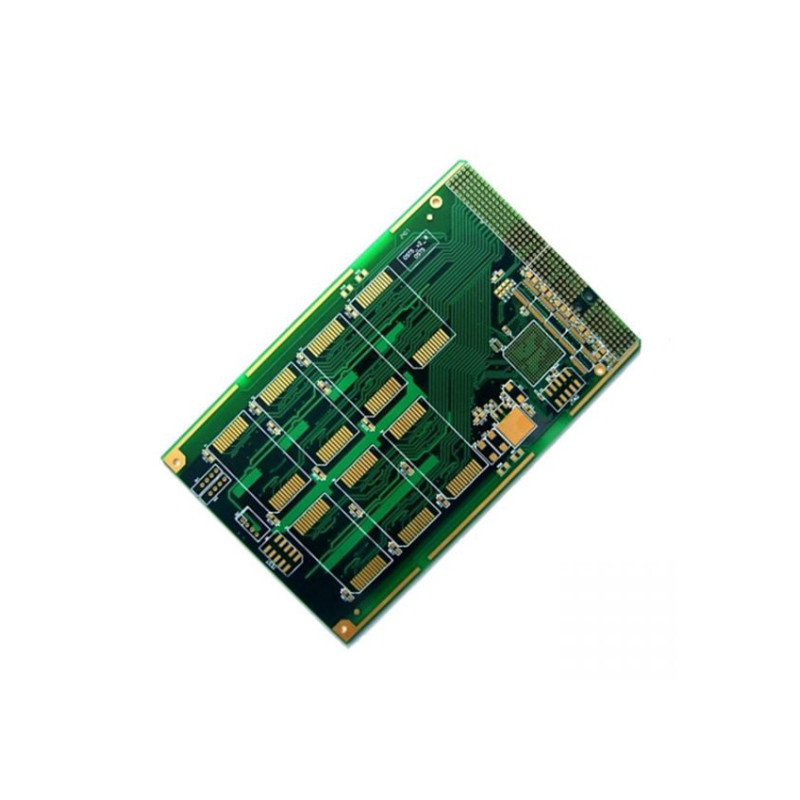

صفحه مدار چاپی SMT با سرعت بالا,تست عملکرد صفحه مدار چاپی SMT,تست عملکرد PCB سطح نصب
,Function Testing Smt Printed Circuit Board
,Function Testing Surface Mount PCB
-
نام محصولتهيه تخته مدار چاپي سريع
-
مواد پایهFR-4، CEM-1، CEM-3، Polyimild، PTFE/Rogers
-
حداقل فاصله خطوط1.6 میلی متر، 0.2-6.0 میلی متر، 0.2 میلی متر-6.00 میلی متر (8 میلی متر-126 میلی متر)، 0.5 تا 3.2 میل
-
درخواستدستگاه های الکترونیکی، لوازم الکترونیکی مصرفی، ارتباطات، و غیره، جهانی
-
سرویس تست100% تست الکتریکی، Fly-probe، تست عملکرد، 100% تست الکترونیکی، تست Flying Probe
-
ضخامت مس1 اونس، 0.5 اونس-8 اونس، 1/3 اونس ~ 6 اونس، 1 اونس، 0.25 اونس ~ 12 اونس
-
محل منبعچین
-
نام تجاریXHT
-
گواهیISO、IATF16949、RoSH、CE
-
شماره مدلXHT FR-4 PCB Manufacturing-8
-
مقدار حداقل تعداد سفارشبدون MOQ
-
جزئیات بسته بندیکارتن با کیسه فوم
-
زمان تحویل5 تا 8 روز کاری
-
شرایط پرداختT/T، وسترن یونیون، مانی گرام
-
قابلیت ارائه600000 عدد PCS/دهان

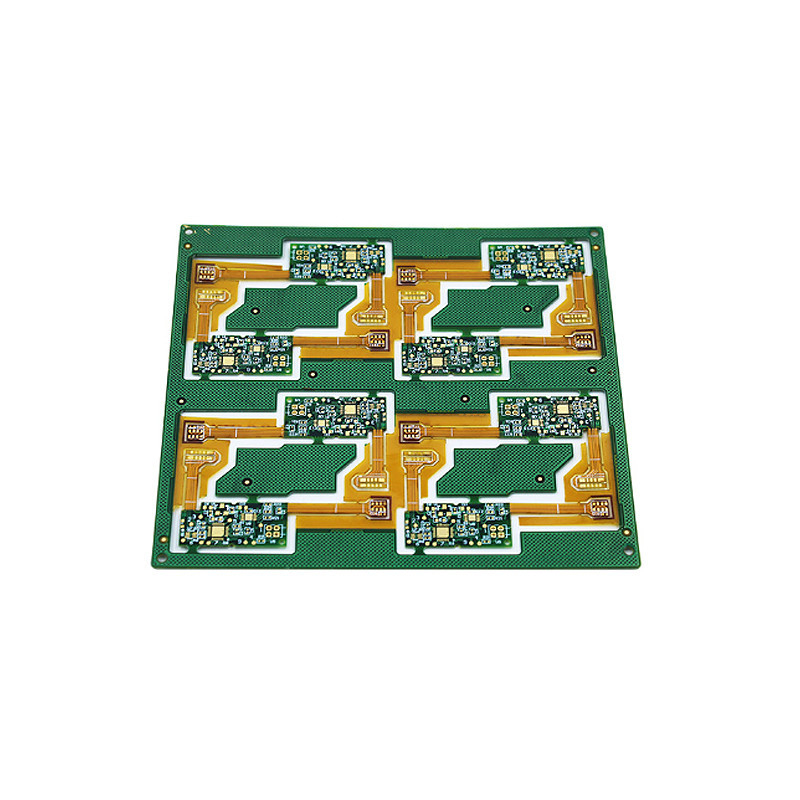

تهيه تخته مدار چاپي سريع
خدمات توقف یکگانه
به شرکت فناوری XHT خوش آمدید
ما ميتونيم خدمات تمام کاره رو ارائه بديم:
صفحه های مدار PCB+جمعه
تست الکترونيکي
خرید قطعات الکترونیک
مونتاژ PCB: در SMT، BGA، DIP موجود است.
تست عملکرد PCBA
جمع آوری محفظه
معرفی PCB HDI
HDI (High Density Interconnect): فناوری اتصال با تراکم بالا، عمدتا با استفاده از ویاس های میکرو کور / دفن شده (ویاس های کور / دفن شده)تکنولوژی که باعث می شود تراکم توزیع مدار PCB بیشتر شودمزیت آن این است که می تواند به شدت منطقه قابل استفاده از صفحه مدار PCB را افزایش دهد و محصول را تا حد ممکن کوچک کند. با این حال، با توجه به افزایش تراکم توزیع خط،استفاده از روش های حفاری سنتی برای حفاری سوراخ ها غیرممکن است، و برخی از سوراخ های واس باید با حفاری لیزر برای تشکیل سوراخ های کور سوراخ شوند یا با لایه های دفن شده درون زمینه همکاری کنند تا به یکدیگر متصل شوند.
به طور کلی، صفحه های مدار HDI از روش ساخت استفاده می کنند، ابتدا لایه های داخلی را انجام می دهند یا فشار می دهند، حفاری لیزری و الکتروپلاستی در لایه بیرونی تکمیل می شود،و سپس لایه بیرونی با یک لایه عایق پوشانده می شود (prepreg).) و ورق مس، و سپس تکرار مدار ساخت لایه بیرونی، یا ادامه به حفاری لیزر، و لایه ها را به سمت بیرون یک به یک قرار دهید.
به طور کلی، قطر سوراخ حفاری لیزر به اندازه 3 ~ 4 میلی است (حدود 0.076 ~ 0.1 میلی متر) ، و ضخامت عایق بین هر لایه حفاری لیزر حدود 3 میلی متر است.به خاطر استفاده از لیزر حفاری بارها، کلید کیفیت صفحه مدار HDI الگوی سوراخ پس از حفاری لیزر و اینکه آیا سوراخ می تواند به طور مساوی پس از الکترواستات و پر کردن بعدی پر شود.
مزایای PCB HDI
1. می تواند هزینه PCB را کاهش دهد. هنگامی که تراکم PCB فراتر از هشت لایه افزایش می یابد، توسط HDI تولید می شود و هزینه آن کمتر از فرآیند فشرده سازی پیچیده سنتی خواهد بود.
2افزایش تراکم مدار، اتصال بوردهای مدار سنتی و قطعات
3. ترویج استفاده از تکنیک های ساخت و ساز پیشرفته
4عملکرد الکتريکي بهتر و دقت سيگنال داره
5. قابلیت اطمینان بهتر
6، می تواند عملکرد حرارتی را بهبود بخشد
7می تواند RFI/EMI/ESD را بهبود بخشد
8. بهبود بهره وری طراحی
بوردهای HDI به طور گسترده ای در تلفن های همراه، دوربین های دیجیتال، MP3، MP4، کامپیوترهای نوت بوک، الکترونیک خودرو و سایر محصولات دیجیتال استفاده می شود که تلفن های همراه بیشترین استفاده را دارند.تخته های HDI به طور معمول با استفاده از روش ساخت ساخته می شوند. هرچه زمان قرار گرفتن طولانی تر باشد، کیفیت فنی صفحه بالاتر است. صفحه های HDI معمولی اساساً یکبار مصرف هستند. HDI های پیشرفته از دو یا چند تکنیک ساخت استفاده می کنند. در عین حال،فناوری های پیشرفته PCB مانند سوراخ های انباشته شده، پر کردن حفره های چدن شده و حفاری مستقیم لیزر استفاده می شود.
ظرفیت PCB و مشخصات فنی
| نه | پست ها | توانایی ها |
| 1 | لایه ها | 2-68L |
| 2 | حداکثر اندازه ماشینکاری | 600mm*1200mm |
| 3 | ضخامت تخته | 0.2mm-6.5mm |
| 4 | ضخامت مس | 0.5 اونس-28 اونس |
| 5 | حداقل ردیابی/فضای | 2.0 میلی لیتر/2.0 میلی لیتر |
| 6 | حداقل دیافراگم نهایی | 0. 10 میلی متر |
| 7 | نسبت حداکثر ضخامت به قطر | 15:1 |
| 8 | از طریق درمان | از طریق، کور و دفن شده از طریق، از طریق در پد، مس از طریق... |
| 9 | پایان / درمان سطح | HASL/HASL بدون سرب، قلع شیمیایی، طلا شیمیایی، طلا غوطه ور شدن نقره غوطه ور شدن نقره / طلا، Osp، طلا |
| 10 | مواد پایه | FR408 FR408HR، PCL-370HR؛IT180A، Megtron 6 ((Panasonic) ؛ Rogers4350، لامینات Rogers4003, RO3003, Rogers/Taconic/Arlon/Nelco با مواد FR-4 ((شامل لامینات هیبریدی Ro4350B با FR-4) |
| 11 | رنگ ماسک جوش | سبز، سیاه، قرمز، زرد، سفید، آبی، بنفش، سبز مات، سیاه مات |
| 12 | خدمات تست | AOI، اشعه ایکس، هواپیمای پرواز، تست عملکردی، اولین تست مقاله |
| 13 | پروفیل سازی و ضربه زدن | مسیر، V-CUT، Beveling |
| 14 | قوس و پیچ | ≤0.5% |
| 15 | نوع HDI | 1+n+1,2+n+2,3+n+3 |
| 16 | حداقل دیافراگم مکانیکی | 0.1 میلی متر |
| 17 | حداقل دیافراگم لیزر | 0.075 میلی متر |
تجهیزات پیشرفته تولید PCB و تجمع PCB
XHT دستگاه های پیشرفته را از ایالات متحده، ژاپن، آلمان و اسرائیل وارد کرده است تا توانایی های تولید و فنی خود را بهبود بخشد. ما یک مثال عالی در زمینه آزمایش های PCB در هوا ایجاد کرده ایم.دفن شده و کور از طریق و مقاومت کنترل شده ویژهما یک بخش تحقیق و توسعه بسیار پیشرفته داریم که به کارخانه ما کمک کرده تا با موفقیت تولید میکرو میکرو، مقاومت تراکم بالا و HDI را انجام دهد.
سوالات عمومی
| سوال: چه فرمت فایل هایی را برای تولید قبول می کنید؟ XHT: فایل گربر: CAM350 RS274X فایل PCB: Protel 99SE، P-CAD 2001 PCB BOM: اکسل (PDF,word,txt) |
| س: سیاست بازرسی شما چیست؟ چگونه کیفیت را کنترل می کنید؟ XHT: برای اطمینان از کیفیت محصولات PCB، معمولاً از بازرسی سنجه پرواز استفاده می شود؛ لوازم برقی، بازرسی نوری خودکار (AOI) ، بازرسی اشعه ایکس قطعات BGA،اولین بازرسی محصول (FAI) و غیره. |
| س: چرا ما را انتخاب کردید؟ XHT: تیمی حرفه ای و با تجربه R&D. تجهیزات تولید پیشرفته، جریان فرآیند علمی و منطقی. سیستم کنترل کیفیت قابل اعتماد و سختگیرانه ما قبل از ارسال همه محصولاتمان را آزمایش می کنیم تا مطمئن شویم که همه چیز در وضعیت کامل است |
| سوال: مقدار تولید شما چیست؟ XHT: MOQ معمولا SPQ است، در حالی که این بستگی به سفارش خاص شما دارد. (نمونه در دسترس است اگر خریدار بتواند هزینه حمل و نقل را پرداخت کند.) |
| س: XHT برای سفارش PCB سفارشی نیاز به چه چیزی دارد؟ XHT: هنگامی که شما یک سفارش PCB قرار می دهد، مشتریان نیاز به ارائه Gerber یا فایل pcb. اگر شما فایل را در فرمت درست ندارید، می توانید تمام جزئیات مربوط به محصولات را ارسال کنید. |
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
