برجسته کردن
انعطاف پذیری SMT PCB مونتاژ,طراحی سفارشی اسمبلی SMT PCB,انعطاف پذیری PCB سطح نصب
,Customized Design Smt PCB Assembly
,Flexibility Surface Mount PCB
-
نام محصولهواپیمای پرنده HDI انعطاف پذیری PCB ساخت با طراحی سفارشی
-
تکمیل سطحHASL-LF/OSP/ENIG و غیره
-
ماسک جوشکاریسبز، سفید سیاه سبز آبی قرمز، سبز یا رنگ دیگری که شما می خواهید، سبز/آبی، سبز سیاه و سفید
-
گواهینامهISO9001/Iso14001/CE/ROHS
-
سرویس تست100% تست الکتریکی، Fly-probe، تست عملکرد، 100% تست الکترونیکی، تست Flying Probe
-
نوع خدماتخدمات PCB الکترونیکی سفارشی
-
محل منبعچین
-
نام تجاریXHT
-
گواهیISO、IATF16949、RoSH、CE
-
شماره مدلFR4 PCB-20
-
مقدار حداقل تعداد سفارشبدون MOQ
-
جزئیات بسته بندیکارتن با کیسه فوم
-
زمان تحویل5 تا 8 روز کاری
-
شرایط پرداختT/T، وسترن یونیون، مانی گرام
-
قابلیت ارائه600000 عدد PCS/دهان

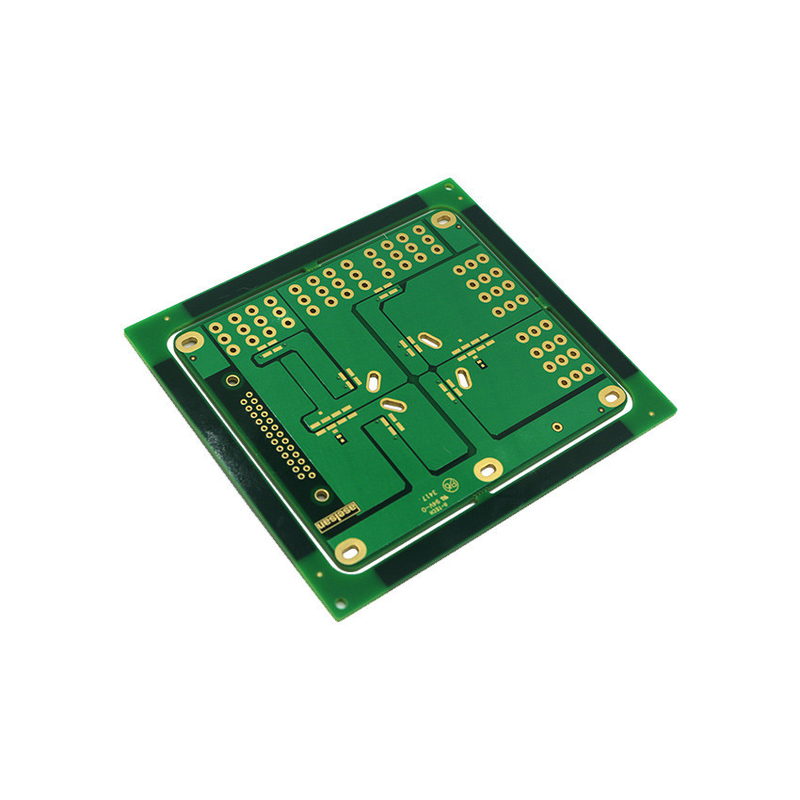

هواپیمای پرنده HDI انعطاف پذیری PCB ساخت با طراحی سفارشی

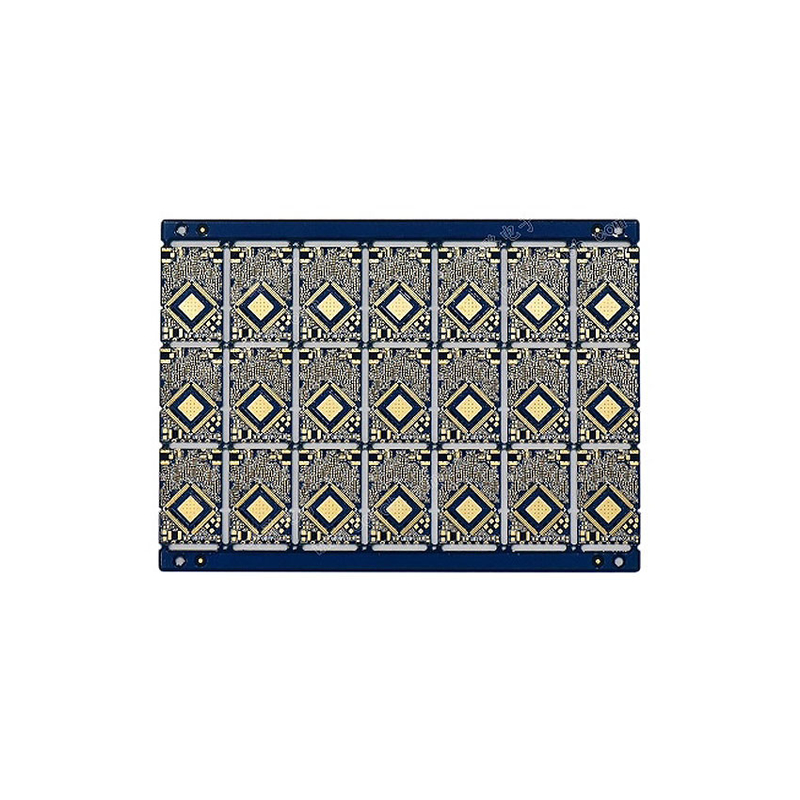

هواپیمای پرنده HDI انعطاف پذیری PCB ساخت با طراحی سفارشی
روش بازرسی PCB
روش های بازرسی PCB شامل بازرسی نوری ظاهر و آزمایش مسیر الکتریکی است
AOI (بررسی نوری خودکار):
این یک سیستم تشخیص نوری اتوماتیک است. بر اساس توجه به کارایی تولید و دقت بازرسی،استفاده از ابزار شناسایی نوری برای جایگزین کردن بازرسی بصری دستی (بازرسی بصری) در حال حاضر یک فرآیند بسیار اساسی است.اصول AOI این است که ابتدا فایل تصویر استاندارد را در دستگاه ذخیره کنید، از فایل تصویر برای انجام مقایسه نوری با شیء اندازه گیری شده استفاده کنید.و به طور خودکار تعیین کنید که آیا خطای شیء اندازه گیری شده بیش از استاندارد استاز آنجا که مدارها در صفحه های مداری به طور فزاینده ای ظریف تر می شوند، از حد قابل مشاهده توسط چشم انسان فراتر رفته است.تجهیزات AOI از PCB HDI عمدتا برای بررسی و مقایسه لایه های مدار استفاده می شود، و مقایسه کنید که آیا مقدار زیادی یا کمی حکاکی یا آسیب مانند برخورد وجود دارد. .
کاربرد صنعتی
کاربردهای صنعتی با قدرت بالا از PCB های HDI رایج است.این قطعات الکترونیکی مکانیسم های مورد استفاده در کارخانه ها و تاسیسات تولیدی را کنترل می کنند و باید در شرایط سختی که معمولاً در تاسیسات صنعتی یافت می شود مقاومت کننداین می تواند شامل هر چیزی از جمله مواد شیمیایی خشن، دستگاه های لرزنده و دستکاری خشن باشد.
در چنین محیطی که به سرعت به چالش کشیده می شود، استانداردهای صنعتی به همان اندازه سختگیرانه هستند. در حال حاضر، PCB های HDI مس ضخیم (بسیار ضخیم تر از PCB های استاندارد اونس) اغلب در کاربردهای دیگر دیده می شوند.این PCB HDI برای کاربردهای صنعتی با جریان بالا و شارژرهای باتری مفید است.
1تجهیزات صنعتی: بسیاری از حفاری ها و پریس های مورد استفاده در تولید با استفاده از الکترونیک کنترل شده توسط PCB HDI کار می کنند.
2تجهیزات اندازه گیری: تجهیزات مورد استفاده برای اندازه گیری و کنترل فشار، دمای و سایر متغیرها در فرآیندهای تولید صنعتی.
3تجهیزات برق: اینورتر قدرت DC-AC، تجهیزات تولید مشترک خورشیدی و سایر تجهیزات کنترل قدرت.
ظرفیت PCB و مشخصات فنی
| نه1 | پست ها | توانایی ها |
| 1 | لایه ها | 2-68L |
| 2 | حداکثر اندازه ماشینکاری | 600mm*1200mm |
| 3 | ضخامت تخته | 0.2mm-6.5mm |
| 4 | ضخامت مس | 0.5 اونس-28 اونس |
| 5 | حداقل ردیابی/فضای | 2.0 میلی لیتر/2.0 میلی لیتر |
| 6 | حداقل دیافراگم نهایی | 0. 10 میلی متر |
| 7 | نسبت حداکثر ضخامت به قطر | 15:1 |
| 8 | از طریق درمان | از طریق، کور و دفن شده از طریق، از طریق در پد، مس از طریق... |
| 9 | پایان / درمان سطح | HASL/HASL بدون سرب، قلع شیمیایی، طلا شیمیایی، طلا غوطه ور شدن نقره غوطه ور شدن نقره / طلا، Osp، طلا |
| 10 | مواد پایه | FR408 FR408HR، PCL-370HR؛IT180A، Megtron 6 ((Panasonic) ؛ Rogers4350، لامینات Rogers4003, RO3003, Rogers/Taconic/Arlon/Nelco با مواد FR-4 ((شامل لامینات هیبریدی Ro4350B با FR-4) |
| 11 | رنگ ماسک جوش | سبز، سیاه، قرمز، زرد، سفید، آبی، بنفش، سبز مات، سیاه مات |
| 12 | خدمات تست | AOI، اشعه ایکس، هواپیمای پرواز، تست عملکردی، اولین تست مقاله |
| 13 | پروفیل سازی و ضربه زدن | مسیر، V-CUT، Beveling |
| 14 | قوس و پیچ | ≤0.5% |
| 15 | نوع HDI | 1+n+1,2+n+2,3+n+3 |
| 16 | حداقل دیافراگم مکانیکی | 0.1 میلی متر |
| 17 | حداقل دیافراگم لیزر | 0.075 میلی متر |
به شرکت فناوری XHT خوش آمدید
ما ميتونيم خدمات تمام کاره رو ارائه بديم:
صفحه های مدار PCB+جمعه
تست الکترونيکي
خرید قطعات الکترونیک
مونتاژ PCB: در SMT، BGA، DIP موجود است.
تست عملکرد PCBA
جمع آوری محفظه
سوالات عمومی
| س: سیاست بازرسی شما چیست؟ چگونه کیفیت را کنترل می کنید؟ XHT: برای اطمینان از کیفیت محصولات PCB، معمولاً از بازرسی سنجه پرواز استفاده می شود؛ لوازم برقی، بازرسی نوری خودکار (AOI) ، بازرسی اشعه ایکس قطعات BGA،اولین بازرسی محصول (FAI) و غیره. |
| سوال: فرآیند بدون سرب در هنگام چاپ صفحه مدار مورد نیاز است. XHT: فرآیند بدون سرب در طول چاپ بالاتر از الزامات مقاومت دمایی فرآیند عمومی است و الزامات مقاومت دمایی باید بالاتر از 260 °C باشد. بنابراین،توصیه می شود که در هنگام انتخاب مواد زیربنایی از یک بستر بالاتر از TG150 استفاده شود.. |
| س: حوزه محبوب؟ XHT: نیمه هادی، خانه هوشمند، محصولات پزشکی، پوشیدنی هوشمند، کنترل صنعتی، IOT و غیره |
| سوال: با چه شرکت های اکسپرس همکاری می کنید؟ XHT: ما با شرکت های اکسپرس، از جمله DHL، FedEX، UPS، TNT و EMS همکاری می کنیم. و ما همچنین اسپریرهای خود را با هزینه های حمل و نقل پایین تر داریم. |
| س: تفاوت بین صفحه HDI و صفحه مدار عمومی چیست؟ XHT: اکثر HDI ها از لیزر برای ایجاد سوراخ استفاده می کنند، در حالی که صفحه های مداری عمومی فقط از حفاری مکانیکی استفاده می کنند، و صفحه های HDI با روش build-up ساخته می شوند (Build Up) ، بنابراین لایه های بیشتری اضافه می شوند،در حالی که تخته های مداری عمومی فقط یک بار اضافه می شوند. |
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
