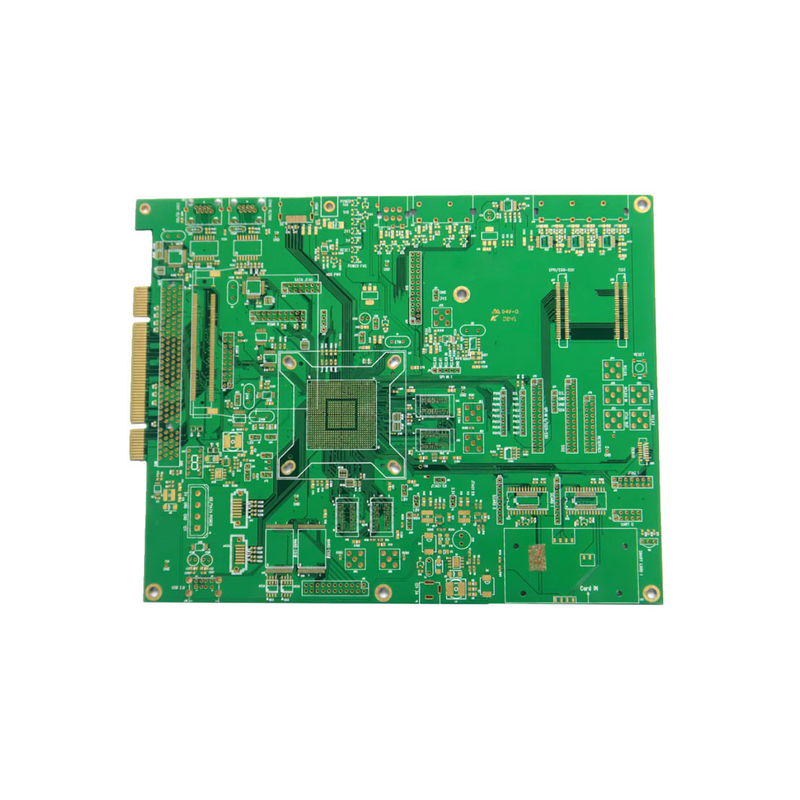

تولید PCB تولید PCB تولید صفحه مدار چاپی تولید کننده برجسته

تولید صفحه های پی سی بی تولید صفحه های مدار چاپی تولید کننده پیشرو

ساختارهای PCB:

ساختار صفحه مدار چاپی (PCB) را می توان به سه نوع زیر تقسیم کرد

PCB های تک لایه ای: فقط یک طرف صفحه مدار دارای هادی های ورق مس است و طرف دیگر هیچ هادی ورق مس ندارد. مدار های محصولات الکترونیکی اولیه ساده بودند،فقط یک طرف برای اتصال و هدایت مورد نیاز بود، و قطعات می تواند در طرف دیگر بدون ورق مس قرار داده شود.

PCB دو لایه ای: در هر دو طرف صفحه مدار، هادی های ورق مس وجود دارد و مسیرهای جلو (سطح بالا) و عقب (سطح پایین) می توانند از طریق vias به یکدیگر متصل شوند.از اونجايي که هر دو طرف ميتونن با سيم متصل بشن، مساحت قابل استفاده دو برابر از یک پانل واحد است، که برای محصولات با مدار پیچیده مناسب تر است.و پشت سطح جوشکاری پای بخش است.

PCB چند لایه ای: PCB چند لایه ای از چندین صفحه دو طرفه حک شده ساخته شده است، یک لایه عایق بندی (Prepreg) بین صفحات قرار دارد،و ورق مس روی هر دو طرف لایه بیرونی قرار داده شده و سپس به هم فشار داده می شوداز آنجایی که از لایه های چند لایه دو طرفه استفاده می شود، تعداد لایه ها معمولاً یک عدد زوج است. لایه ورق مس که در داخل فشار داده می شود می تواند یک لایه رسانا، یک لایه سیگنال، یک لایه سیگنال، یک لایه سیگنال باشد.یک لایه قدرت یا یک لایه زمینصفحه چند لایه ای می تواند به طور نظری بیش از 50 لایه را به دست آورد، اما سطح کاربرد عملی در حال حاضر حدود 30 لایه است.


انواع مختلفی از PCB

PCB های سفت: این تخته ها از مواد ساختاری و محکم ساخته شده اند که به راحتی خم و خم نمی شوند. آنها بسیار پیچیده و قدرتمند هستند و مدار های قدرتمند در اطراف آنها قرار دارند.آنها در هنگام تعمیر و نگهداری آسان هستند زیرا قوی هستند و می توانند در برابر دست زدن شدید مقاومت کنندعلاوه بر این، اجزای نشان داده شده بر روی تخته به طور کلی شفاف هستند و مسیرهای سیگنال سازمان یافته اند.

تخته های مدار چاپی انعطاف پذیر: همان طور که از نامش معلوم است، این صفحه ها بسیار انعطاف پذیر هستند و از همان مواد انعطاف پذیر ساخته شده اند. PCB انعطاف پذیر می تواند یک طرفه، دو طرفه و چند لایه باشد.این طراحی آسان ساختن قطعات در تجهیزات کوچک یا شکننده را تسهیل می کندانعطاف پذیری همچنین به صرفه جویی در فضای زیادی کمک می کند در حالی که دستگاه را سبک تر می کند. این PCB های چاپی برای شرایط عملیاتی حساس به درجه حرارت یا تجهیزات صنعتی و مرتبط مناسب هستند.

PCB های سخت و انعطاف پذیر: این ترکیبی از خدمات نمونه اولیه PCB سخت و انعطاف پذیر است. این نوع خدمات نمونه اولیه PCB از مدارهای انعطاف پذیر چند لایه ای استفاده می کنند که به دو یا چند صفحه سخت متصل هستند.آنها سبک وزن و جمع و جور برای صرفه جویی در فضا هستند، که باعث می شود آنها برای کاربردهای پزشکی و نظامی ایده آل باشند.

PCB فرکانس بالا: این نوع صفحه برای دستگاه های الکتریکی در محدوده فرکانس 500MHz-2GHz استفاده می شود.استفاده از صفحه مدار فرکانس بالا.

PCB های آلومینیومی : این ها دارای پشتیبان های آلومینیومی برای تنظیم حرارتی، سفتی بالا و گسترش حرارتی پایین هستند و اغلب در لوازم با قدرت بالا مانند LED ها و منابع برق استفاده می شوند.

PCB چاپ شده بوردهای مدار مدار نمونه ای استفاده از بسیاری از لوازم را تغییر داده و ساده کرده اند، از رایانه های رومیزی تا تجهیزات پزشکی پیشرفته، اکنون بوردهای مدار در همه جا هستند
