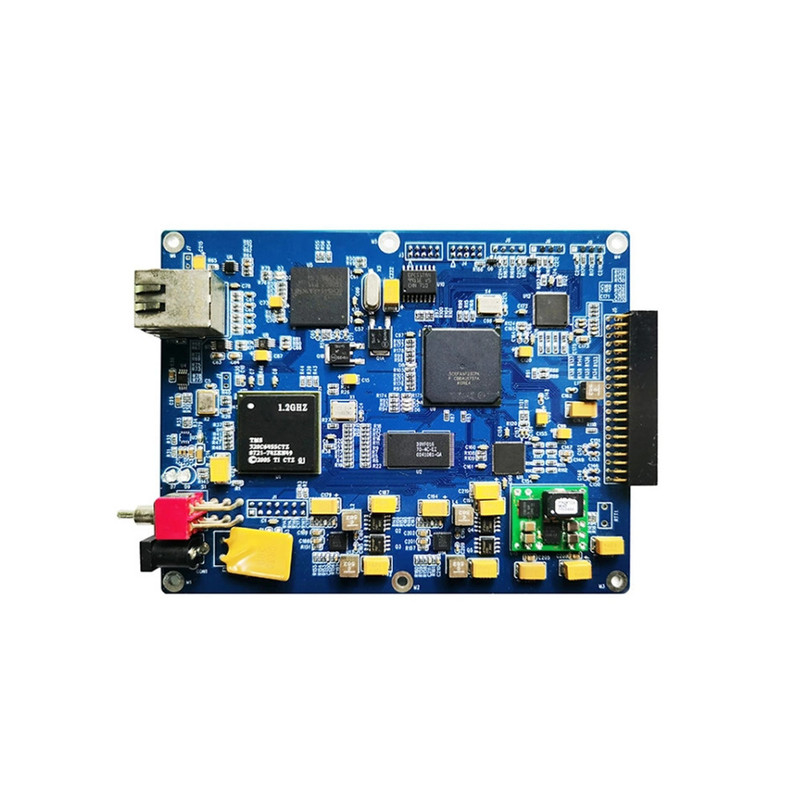

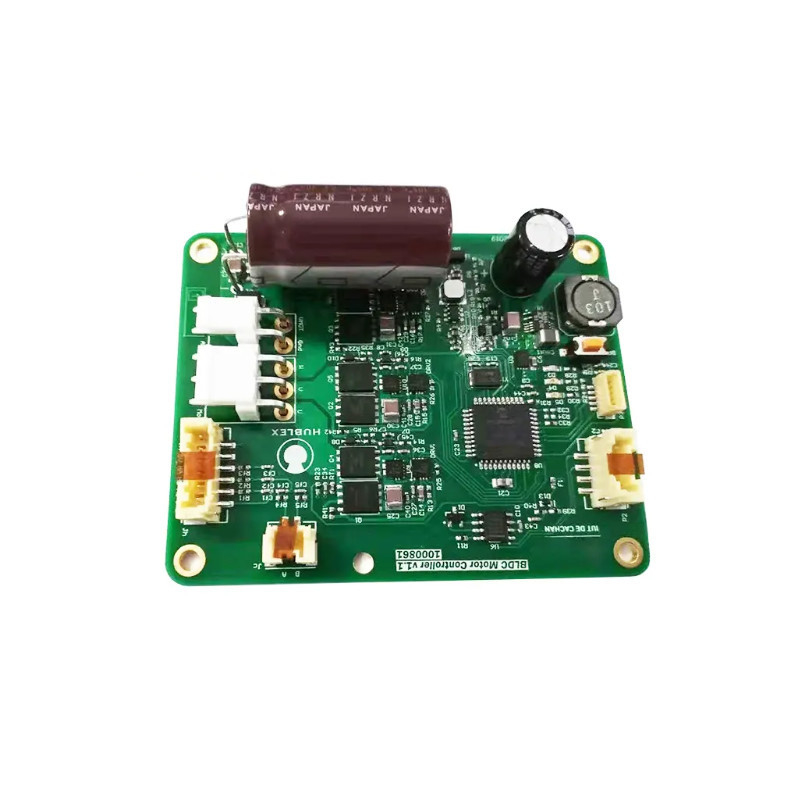

تنظیم پذیر Rogers Fr4 Quick Turn PCB Assembly Fast Turn Pcb Assy برای صفحه مدار
-
برجسته کردن
مونتاژ چرخش سریع Rogers Fr4,ساز و ساز سریع قابل تنظیم,روجرز FR4 PCB سریع
,Customizable Quick Turn Assembly
,Rogers Fr4 Quick Turn PCB
-
نام محصولمونتاژ PCB چرخش سریع Rogers Fr4 برای برد مدار
-
ویژگیراجرز FR4
-
سرعت0.15 ثانیه در هر تراشه، 0.7 ثانیه در هر QFP
-
ضخامت تخته0.2mm-6.5mm
-
تجهیزات پیشرفتهلمینت FUJI NXT3/XPF
-
شکلمستطیل / گرد / سوراخ / برش / پیچیده / نامنظم
-
نوع لحیم کاریخمیر آب محلول، سرب و بدون سرب
-
درمان سطحدرمان سطحی: OSP ، غوطه ور شدن طلا ، غوطه ور شدن قلع ، غوطه ور شدن AG
-
محل منبعچین
-
نام تجاریXHT
-
گواهیCE、RoSH、ISO
-
شماره مدلXHT Quick Turn PCB اسمبلی-10
-
مقدار حداقل تعداد سفارشسفارش کوچک قابل قبول است
-
جزئیات بسته بندیکارتن با کیسه حباب دار
-
زمان تحویل5 تا 8 روز کاری
-
شرایط پرداختT/T، وسترن یونیون، مانی گرام
تنظیم پذیر Rogers Fr4 Quick Turn PCB Assembly Fast Turn Pcb Assy برای صفحه مدار
تخصیص Rogers Fr4 Quick Turn PCB Assembly برای صفحه مدار
استفاده از مقاومت جوش در سرویس مونتاژ PCB
مناطقی که نباید جوش داده شوند می توانند بامقاومت به جوشماسک جوش دهنده چیزی است که به PCB ها رنگ سبز مشخص خود را می دهد، اگرچه در چندین رنگ دیگر مانند قرمز، آبی، بنفش، زرد، سیاه و سفید نیز در دسترس است.یکی از رایج ترین مقاومت های جوش که امروزه مورد استفاده قرار می گیرد "LPI" نامیده می شود (ماسک سولدر مایع قابل عکس)یک پوشش حساس به نور بر روی سطح PWB در مونتاژ PCB اعمال می شود، سپس از طریق فیلم تصویر ماسک جوش به نور در معرض قرار می گیرد،و در نهایت توسعه یافت که در آن مناطق ناشناخته شسته می شوندماسک سولدر فیلم خشک شبیه فیلم خشک مورد استفاده برای تصویربرداری PWB برای پوشش یا حکاکی است. پس از لایه بندی به سطح PWB، به عنوان LPI تصویربرداری و توسعه می یابد.قبلاً استفاده می شد اما دیگر استفاده نمی شود، به دلیل دقت و وضوح پایین آن، برای چاپ صفحه نمایش جوهر اپوکسی است.مقاومت جوش همچنین محافظت از محیط زیست به مس که در غیر این صورت در معرض.
زیربناهای رایج
مواد رایجدر خدمات مونتاژ PCB:
- FR-2,کاغذ فینولیکیا کاغذ پنبه فینولیک، کاغذی که با یکرزین فینول فورمالدهید. رایج در الکترونیک مصرفی با لوح های تک طرفه. خواص الکتریکی کمتر از FR-4. مقاومت قوس ضعیف. به طور کلی به 105 درجه سانتیگراد درجه بندی شده است.
- FR-4، از پارچهفیبرگلاسپارچه ای که با یکرزین اپوکسی. جذب آب کم (تا حدود 0.15٪) ، خواص عایق بندی خوب، مقاومت قوس خوب. بسیار رایج. چندین درجه با خواص کمی متفاوت در دسترس هستند. به طور معمول به 130 درجه سانتیگراد درجه بندی می شود.
- آلومینیوم، یاکارت هسته فلزییازیربنای فلزی عایق(IMS) ، پوشش داده شده با دی الکتریک نازک ترمیک رسانا - مورد استفاده برای قطعات نیاز به خنک سازی قابل توجهی - سوئیچ های قدرت، LEDs.گاهی اوقات دو لایه صفحه مدار نازک بر اساس eFR-4، بر روی ورق آلومینیوم، معمولا 0.8، ۱، ۱5، 2 یا 3 میلی متر ضخیم است. لایه های ضخیم تر گاهی اوقات نیز با فلزات مس ضخیم تر می آیند.در مونتاژ PCB.
- زیربناهای انعطاف پذیر- می تواند یک فولیک مستقل مس پوشانده شده باشد یا می تواند به یک سخت کننده نازک، به عنوان مثال 50-130 μm، لایه بندی شود
- کاپتونیاUPILEX,aپلی آمیداستفاده می شود برایمدارهای چاپی انعطاف پذیر، در این شکل رایج در الکترونیک مصرفی کوچک یا برای اتصال های انعطاف پذیر. مقاوم به دمای بالا.
- پیرالوکس، یک ورق کامپوزیت پلی آمید-فلورپولیمرلایه مس می تواند در هنگام جوشاندن از لایه جدا شود.
مشخصات
| نه | پست ها | توانایی ها |
| 1 | لایه ها | 2-68L |
| 2 | حداکثر اندازه ماشینکاری | 600mm*1200mm |
| 3 | ضخامت تخته | 0.2mm-6.5mm |
| 4 | ضخامت مس | 0.5 اونس-28 اونس |
| 5 | حداقل ردیابی/فضای | 2.0 میلی لیتر/2.0 میلی لیتر |
| 6 | حداقل دیافراگم نهایی | 0. 10 میلی متر |
| 7 | نسبت حداکثر ضخامت به قطر | 15:1 |
| 8 | از طریق درمان | از طریق، کور و دفن از طریق، از طریق در پد، مس از طریق... |
| 9 | پایان / درمان سطح | HASL/HASL بدون سرب، قلع شیمیایی، طلا شیمیایی، طلا غوطه ور شدن نقره غوطه ور شدن نقره / طلا، Osp، طلا |
| 10 | مواد پایه | FR408 FR408HR، PCL-370HR؛ IT180A، Megtron 6 ((Panasonic) ؛ Rogers4350، لامینات Rogers4003, RO3003, Rogers/Taconic/Arlon/Nelco با مواد FR-4 ((شامل لامینات هیبریدی Ro4350B با FR-4) |
| 11 | رنگ ماسک جوش | سبز، سیاه، قرمز، زرد، سفید، آبی، بنفش، سبز مات، سیاه مات |
| 12 | خدمات تست | AOI، اشعه ایکس، هواپیمای پرواز، تست عملکردی، اولین تست مقاله |
| 13 | پروفیل سازی و ضربه زدن | مسیر، V-CUT، Beveling |
| 14 | قوس و پیچ | ≤0.5% |
| 15 | نوع HDI | 1+n+1,2+n+2,3+n+3 |
| 16 | حداقل دیافراگم مکانیکی | 0.1 میلی متر |
| 17 | حداقل دیافراگم لیزر | 0.075 میلی متر |
XHT چي ارائه ميده؟
1. 7/24 فروش و پشتیبانی فنی
2روش های پرداخت انعطاف پذیر و شرایط پرداخت قابل مذاکره
3. هر دو نمونه و سفارشات انبوه پشتیبانی می شود
4بیش از 10 سال تجربه صادرات در خارج از کشور، مدیریت انعطاف پذیر مسائل حمل و نقل و پاکسازی گمرک
سوالات عمومی
| س: مدت عمر صفحه PCB چقدر است و چگونه باید ذخیره شود؟ XHT: 25 ° C / 60٪ RH توصیه می شود زمانی که PCB ذخیره می شود. صفحه خود را هیچ عمر است، اما اگر بیش از سه ماه، آن را نیاز به پخته شده برای حذف رطوبت و استرس،و باید بلافاصله بعد از پختن استفاده شود.توصیه می شود که قطعات باید در عرض 6 ماه پس از ذخیره سازی برای کاهش پدیده رد و انفجار بارگذاری شوند. |
| سوال: در مورد هزینه حمل و نقل چطور؟ XHT: هزینه حمل و نقل بستگی به مقصد، وزن و حجم کالا و همچنین قیمت گذاری DHL / FEDEX / انتقال در آن زمان دارد.شما می توانید ما را از راه حمل و نقل شما نیاز قبل از قرار دادن سفارش مطلع. |
| س: انواع ماسک های جوش دهنده چیست؟ XHT: نوع پختن سنتی رزین اپوکسی IR ، نوع تقویت UV ، ماسک سولدر قابل تصویربرداری مایع و ماسک سولدر فیلم خشک وجود دارد. در حال حاضر ، ماسک سولدر مایع نوع اصلی است. |
| س: چرا ما را انتخاب کردید؟ XHT: تیمی حرفه ای و با تجربه R&D. تجهیزات تولید پیشرفته، جریان فرآیند علمی و منطقی. سیستم کنترل کیفیت قابل اعتماد و سختگیرانه ما قبل از ارسال همه محصولاتمان را آزمایش می کنیم تا مطمئن شویم که همه چیز در شرایط کامل است |
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
