پیکربندی سریع PCB نمونه اولیه پیکربندی turnkey PCB Soldering Wave

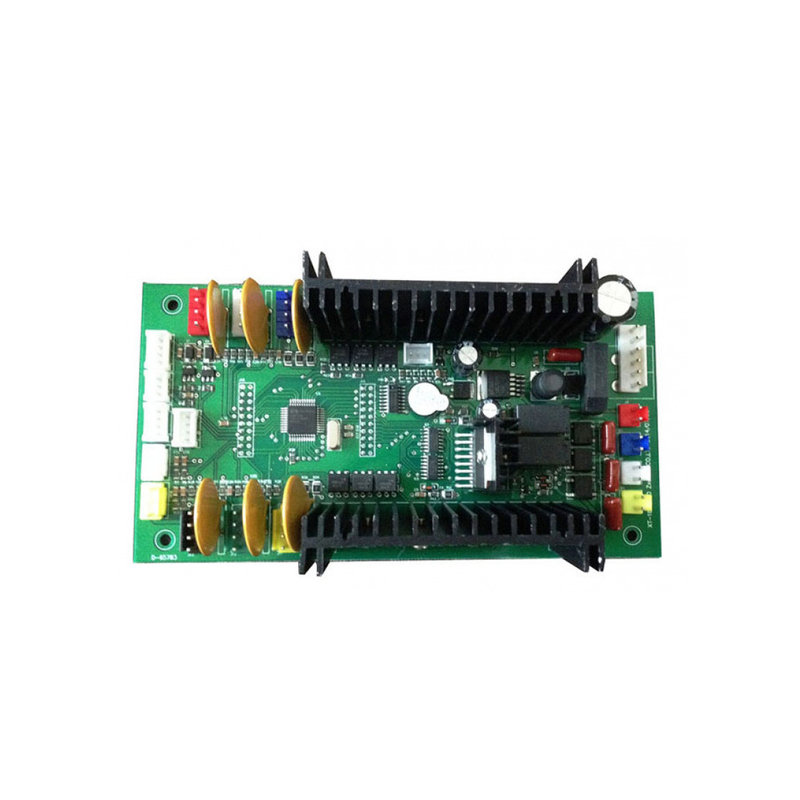

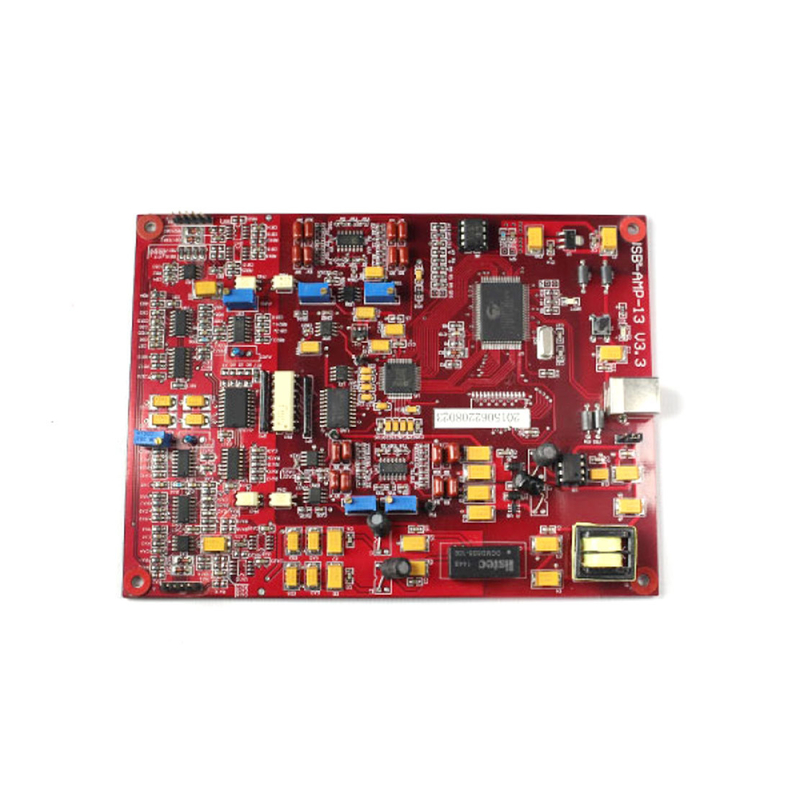

ویژگی های PCBA
PCBA مخفف از Printed Circuit Board +Assembly است که به این معنی است که PCBA توسط SMT از صفحه خالی PCB بارگذاری می شود و سپس از طریق کل فرآیند پلاگین DIP عبور می کند.هر دو SMT و DIP راه هایی برای ادغام قطعات بر روی PCB هستندتفاوت اصلی این است که SMT نیازی به حفاری سوراخ در PCB ندارد. در DIP، پین های قطعه باید در سوراخ های قبلا حفاری شده وارد شوند.فناوری نصب سطح (SMT) به طور عمده از یک دستگاه قرار دادن برای نصب برخی از قطعات کوچک بر روی PCB استفاده می کند. فرآیند تولید عبارت است از: موقعیت بندی صفحه PCB ، چاپ پایش جوش ، نصب ماشین قرار دادن ، کوره بازپرداخت و بازرسی محصول نهایی.قطعات ورودی بر روی صفحه PCBاین برای ادغام قطعات به شکل پلاگین است که برخی از قطعات در اندازه بزرگتر هستند و برای تکنولوژی قرار دادن مناسب نیستند. فرآیندهای اصلی تولید عبارتند از: چسب، پلاگین، بازرسیسولدر کردن موج، چاپ، بازرسی محصول نهایی.
SMT کنترل کیفیت تجمع PCB کلید در دست
مزاياي XHT:
1. به عنوان یک فروشگاه خدمات یکپارچه، خدمات متفکرانه از پرسشنامه شما تا پس از فروش شروع خواهد شد.
2. خدمات طراحی رایگان، تا زمانی که رضایت داشته باشید تغییر دهید.
3هر فرآیند توسط پرسنل تخصصی کنترل کیفیت برای تشخیص مشکلات در زمان و حل آنها در اسرع وقت نظارت می شود.
4خدمات سريع پشتیبانی مي شود.
مشخصات
ماده | توضیحات | توانايي |
مواد | مواد لایه دار | FR4، فرکانس بالا، آلومینیوم، FPC... |
برش تخته | تعداد لایه ها | 1-48 |
حداقل ضخامت لایه های داخلی (ضخامت Cu مستثنی است) |
0.003 ′′ ((0.07mm) | |
ضخامت تخته | استاندارد | (0.1-4mm±10%) |
دقیقه ای | تک نفره/دو نفره:0.008±0.004 | |
4 لايه:0.01±0.008 | ||
8 لايه:0.01±0.008 | ||
خم و پیچ | نه بیشتر از 7/1000 | |
وزن مس | وزن بیرونی Cu | 0.5-4 0z |
وزن داخلی Cu | 0.5-3 0z | |
حفاری | حداقل اندازه | 0.0078 ′′ ((0.2mm) |
انحراف حفاری | ± 0.002′′ ((0.05mm) | |
تحمل سوراخ PTH | ± 0.002′′ ((0.005mm) | |
تحمل سوراخ NPTH | ± 0.002′′ ((0.005mm) | |
ماسک جوش | رنگ | سبز، سفيد، سياه، قرمز، آبي |
حداقل پاکسازی ماسک جوش | 0.003′′ ((0.07mm) | |
ضخامت | (0.012*0.017mm) | |
صفحه نقره ای | رنگ | سفيد، سياه، زرد، آبي |
حداقل اندازه | 0.006′′ ((0.15mm) | |
حداکثر اندازه تخته نهایی | ۷۰۰*۴۶۰ میلی متر | |
پوشش سطح | HASL، ENIG، نقره غوطه ور شدن، قلع غوطه ور شدن، OSP... | |
طرح PCB | مربع، دایره، نامنظم (با جیگ ها) | |
بسته بندی | QFN,BGA,SSOP,PLCC,LGA |
خلاصه ای از آن
XHT با مشتریان برای ارائه آنها با بالاترین خدمات مونتاژ PCB و خدمات تولید الکترونیک PCBA برای رسیدن به اهداف خود.انعطاف پذیری ما در پاسخگویی به نیازهای مشتری و خدمات برتر مشتری ما استما به شرکت ها کمک می کنیم تا محصولات جدید خود را در سریع ترین زمان ممکن به بازار عرضه کنند.ما یک سرویس تولید الکترونیک یک توقف ارائه می دهیم تا به شما کمک کند طراحی های خود را واجد شرایط کنید و نمونه های با کیفیت را به مشتریان خود ارائه دهید.
سوالات عمومی
سوال: فرآیند اتصال سیم در هنگام چاپ صفحه مدار مورد نیاز است. هنگام ساخت صفحه مدار باید به چه چیزی توجه کنم؟ XHT: در هنگام ساخت صفحه مدار، گزینه های درمان سطح اغلب "نیکل پالادیوم طلا ENEPIG" یا "خزنی طلا ENIG" هستند. اگر سیم آلومینیوم Al استفاده شود،توصیه می شود ضخامت طلا 3μμ5μ باشد.، اما اگر سیم طلا Au استفاده شود، ضخامت طلا ترجیحا باید بیشتر از 5μ ≈ باشد. |
سوال: فرآیند بدون سرب در هنگام چاپ صفحه مدار مورد نیاز است. XHT: فرآیند بدون سرب در طول چاپ بالاتر از الزامات مقاومت دمایی فرآیند عمومی است و الزامات مقاومت دمایی باید بالاتر از 260 °C باشد. بنابراین،توصیه می شود که در هنگام انتخاب مواد زیربنایی از یک بستر بالاتر از TG150 استفاده شود.. |
س: آیا شرکت شما می تواند شماره سریال را هنگام ساخت متن صفحه مدار ارائه دهد؟ XHT: شماره های سریال می تواند ارائه شود و علاوه بر شماره های سریال متنی، QR-CODE نیز می تواند برای مشتریان برای پرس و جو ارائه شود. |
س: مدت عمر صفحه PCB چقدر است و چگونه باید ذخیره شود؟ XHT: 25 ° C / 60٪ RH توصیه می شود زمانی که PCB ذخیره می شود. صفحه خود را هیچ عمر است، اما اگر بیش از سه ماه، آن را نیاز به پخته شده برای حذف رطوبت و استرس،و باید بلافاصله بعد از پختن استفاده شود.توصیه می شود که قطعات باید در عرض 6 ماه پس از ذخیره سازی برای کاهش پدیده رد و انفجار بارگذاری شوند. |
