تولید کننده قرارداد PCBA حجم بزرگ,تولید کننده قراردادی PCBA,اجماع PCB های پر شده روی سطح
,PCBA Contract Manufacturer
,Surface Mount Populated PCB Assembly
-
Base MaterialFR4, Aluminium, TG, Rogers, CEM-1
-
ضخامت تخته1.6mm، 0.5~3.2mm، 0.2-3.0mm، 0.3~2.5mm، 2.0mm
-
ApplicationElectronics Device, Consumer Electronics, Electronical Products, Industrial, And So On
-
Solder Mask ColorGreen/black/white/red/blue Etc., Customized
-
خدماتسرویس یک مرحله ای، PCB&PCBA، ODM و OEM
-
نوعقابل تنظیم، برد الکترونیکی، مونتاژ PCB الکترونیکی، برد PCB زنگ هشدار
-
ColorGreen, Customized Color, Blue On Your Request
-
Surface FinishingHASL, OSP, ENIG, HASL Lead Free, Immersion Gold
-
Place of OriginCHINA
-
نام تجاریXHT
-
گواهیISO、IATF16949、RoSH
-
Model NumberXHT Volume PCB Assembly-22
-
مقدار حداقل تعداد سفارشبدون MOQ
-
قیمتUS$ 0.1-1/Pcs
-
جزئیات بسته بندیکارتن با کیسه فوم
-
Delivery Time5-8 work days
-
Payment TermsT/T, Western Union, MoneyGram
-
قابلیت ارائه600000 عدد PCS/دهان

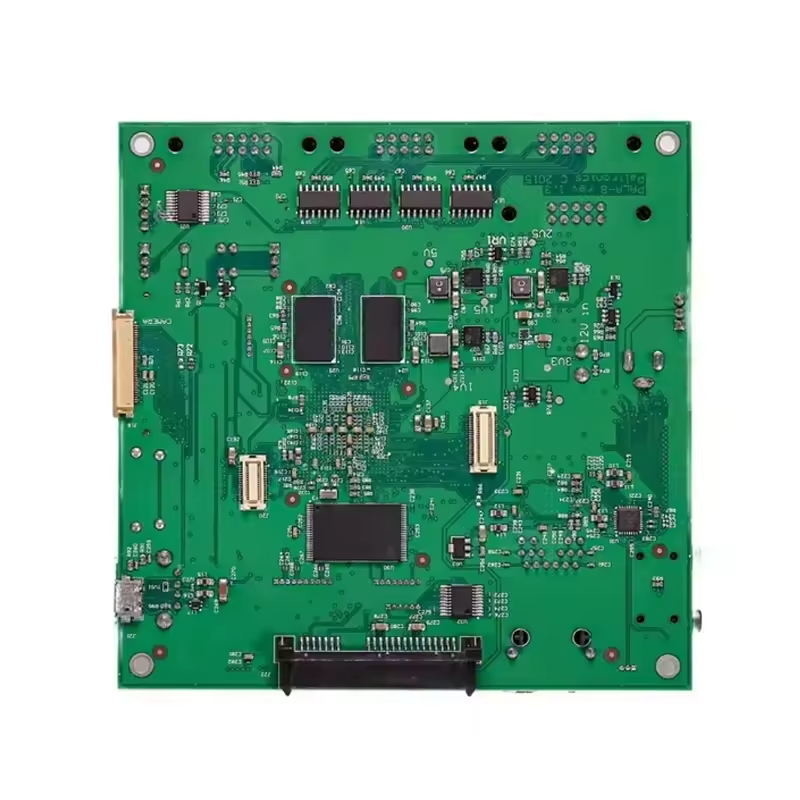

سطح نصب شده PCB مجمع حجم بزرگ PCBA قرارداد سازنده
سطح نصب شده PCB مجمع حجم بزرگ PCBA قرارداد سازنده
اجماع PCB های پر شده روی سطح
مونتاژ PCB پر از سطح به فرآیند مونتاژ اجزای الکترونیکی ، به ویژه دستگاه های نصب سطح (SMD) ، روی یک صفحه مدار چاپی (PCB) اشاره دارد.این فرآیند شامل قرار دادن و جوشاندن اجزای نصب سطح بر روی PCB برای ایجاد یک مدار الکترونیکی به طور کامل جمع آوری.
مونتاژ PCB پر شده از سطح معمولاً شامل استفاده از ماشین های خودکار انتخاب و قرار دادن قطعات نصب سطح بر روی PCB است.PCB از یک فرآیند جوش مجدد جریان عبور می کند، جایی که اجزای آن با استفاده از یک فرآیند گرم کردن کنترل شده به تخته جوش داده می شوند.
فرآیند مونتاژ PCB های روی سطح نصب شده نیاز به دقت و توجه به جزئیات دارد تا اطمینان حاصل شود که قطعات به درستی قرار داده شده و جوش داده شده اند،و اینکه مونتاژ حاصل از آن با استانداردهای کیفیت و قابلیت اطمینان مطابقت دارد.پس از مونتاژ، PCB پر شده اغلب تحت بازرسی و آزمایش قرار می گیرد تا عملکرد و یکپارچگی اجزای مونتاژ شده را تأیید کند.
به طور کلی، مونتاژ PCB پر از سطح، یک مرحله حیاتی در تولید محصولات الکترونیکی است.از آنجا که شامل تجمع اجزای نصب سطح بر روی PCB برای ایجاد مدارهای الکترونیکی کاربردی است.
مزایای صفحه مدار چند لایه ای
1، تراکم مونتاژ صفحه مدار چند لایه بالا است، اندازه کوچک است، با حجم محصولات الکترونیکی کوچکتر و کوچکتر می شود،عملکرد صفحه مدار PCB نیز الزامات بالاتری را مطرح می کند، تقاضا برای صفحه مدار چند لایه نیز در حال افزایش است.
2، انتخاب خط قرار دادن صفحه مدار PCB چند لایه آسان است ، طول خط قرار دادن به شدت کوتاه می شود ، خط قرار دادن بین اجزای الکترونیکی کاهش می یابد ،اما همچنین سرعت انتقال سیگنال داده را بهبود می بخشد.
3برای مدار فرکانس بالا، پس از ورود به زمین، خط سیگنال دارای یک مقاومت ثابت و کم مشخص به زمین است.و مقاومت مشخصه مدار قدرت به شدت کاهش می یابد، که اثر قابل توجهی در بازجویی دارد.
| مواد | CEM-1, CEM-3, FR-4, آلومینیوم, راجرز, Tg بالا و غیره | |||||
| ضخامت تخته | تولید انبوه: 394 میلیمتر ((10 میلیمتر) نمونه ها: 17.5 میلیمتر | |||||
| پوشش سطح | HASL، OSP، Gold/Silver/Tin، ENIG، انگشت طلا | |||||
| حداکثر اندازه صفحه PCB | 1150mm × 560mm | |||||
| لایه | 1-64 لیتری | |||||
| حداقل اندازه سوراخ | دریل مکانیکی: 6 میلیمتر ((0.15 میلیمتر) دریل لیزری: 3 میلیمتر ((0.075 میلیمتر) | |||||
| PCBA QC | اشعه ایکس، آزمایش AOI، آزمایش عملکردی، QC، QA، QE | |||||
| روند ویژه | حفره دفن شده، حفره کور، مقاومت جاسازی شده، ظرفیت جاسازی شده، هیبرید جزئی، تراکم بالا جزئی، حفاری عقب، نیاز به مقاومت و کنترل مقاومت. | |||||
| خدمات ما | تولید پی سی بی، خرید اجزای، مونتاژ SMT/DIP PCBA، آزمایش خط و عملکردی، نصب، خدمات OEM | |||||
| سانفوریزه | دفن شده از طریق، کور از طریق، فشار مخلوط، مقاومت جاسازی شده، ظرفیت جاسازی شده، فشار مخلوط محلی، تراکم بالا محلی، حفاری عقب، کنترل مقاومت. | |||||
| ظرفیت SMT | 700 میلیون پوند در روز، BGA 01005 | |||||
| ظرفیت DIP | 0.5 میلیون پوند در روز | |||||
| گواهینامه | RoHS/ISO9001/TS16949/UL/ISO14001/ISO13485 | |||||
مزایای ما
1برنامه و تست عملکردی و بسته توسط Free.
2کیفیت بالا: استاندارد IPC-A-610E، آزمایش E، اشعه ایکس، آزمایش AOI، QC، آزمایش عملکردی 100٪.
3خدمات حرفه ای: PCB / FPC / ساخت آلومینیوم ، SMT ، DIP ، تامین اجزای ، OEM با تجربه 21 ساله.
4گواهینامه: UL، 94v-0، CE، SGS، FCC، RoHS، ISO9001، ISO14001، IATF16949
سازنده معروف
ما یک زنجیره تامین قوی از قطعات الکترونیکی داریم، می توانیم قیمت رقابتی برای لیست BOM شما ارائه دهیم.
خدمات
ما تخصص در ارائه راه حل های جامع EMS برای پاسخگویی به نیازهای منحصر به فرد مشتریان ما.
سوال: امکان داره نمونه ای ازش رو ارائه بدید؟
A: بله، ما می توانیم نمونه های سفارشی را برای آزمایش شما قبل از تولید انبوه انجام دهیم.
س: چه مدت می توانم بعد از ارسال Gerber، BOM و روش آزمایش، نقل قول را دریافت کنم؟
ج: در عرض 6 ساعت برای نقل قول PCB و حدود 24 ساعت برای نقل قول PCBA.
س: چگونه می توانم روند تولید PCBA خود را بدانم؟
A: 7-10 روز برای تولید PCB و خرید قطعات و 10 روز برای مونتاژ و آزمایش PCB.
س. وقتي که بهتون فرستادم طرحم امنه؟
فایل های شما در امان و امنیت کامل نگهداری می شوند در حالی که Kerongda در اختیار آنها است. فایل های شما هرگز با هیچ شخص ثالثی به اشتراک گذاشته نمی شود، فقط همکاران ما به فایل های طراحی شما دسترسی دارند.چون مال تو هستنما به حقوق کپی رایت فایل های شما احترام میذاریم. مشتری کنترل این فایل ها را بر اساس الزامات شما و موافقت کتبی شما کنترل می کند.
سوال: گارانتی چیه؟
گارانتي 2ساله
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
