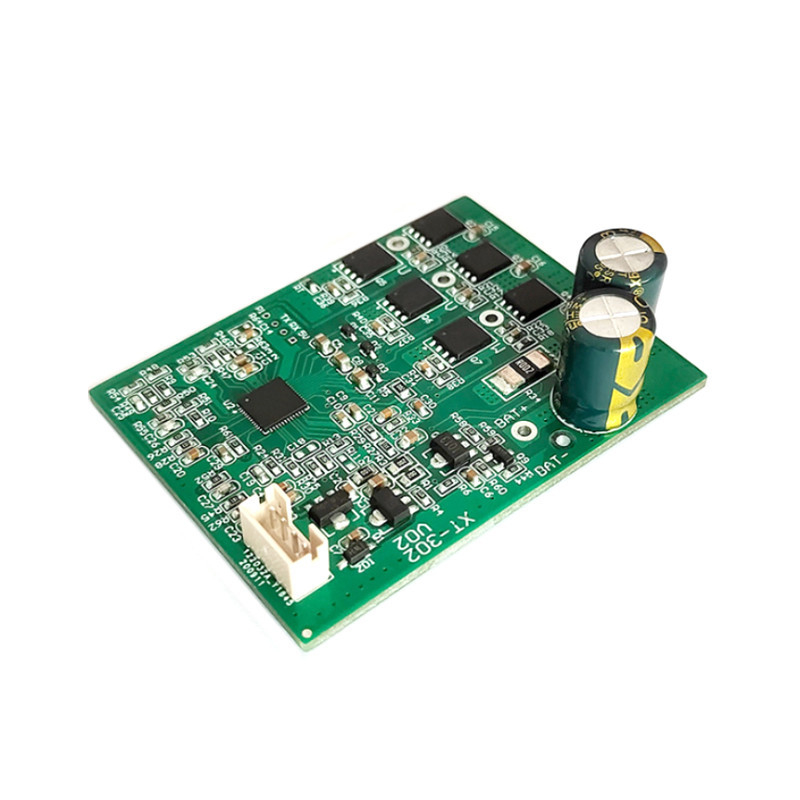

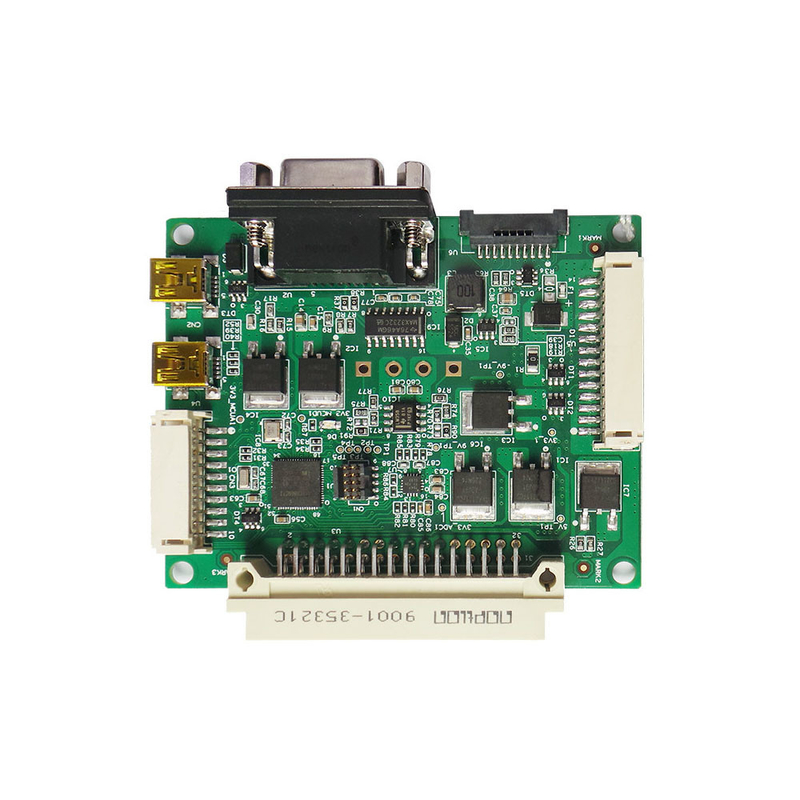

Rogers FR4 PCB مونتاژ سرویس صفحه مدار حجم بالا SMT ASSY
مواد اغلب در سرویس مونتاژ PCB دیده می شود
فرآیند PCB - مقدمه به HDI
HDI (High Density Interconnect): فناوری اتصال با تراکم بالا، عمدتا با استفاده از ویاس های میکرو کور / دفن شده (ویاس های کور / دفن شده)تکنولوژی که باعث می شود تراکم توزیع خدمات نمونه اولیه PCB بالاتر باشد.مزیت آن این است که می تواند به طور قابل توجهی منطقه قابل استفاده از صفحه مدار PCB را افزایش دهد و محصول را تا حد ممکن در سرویس مونتاژ PCB کوچک کند.به دلیل افزایش تراکم توزیع خط، استفاده از روش های حفاری سنتی برای حفاری سوراخ ها غیرممکن است و برخی از سوراخ های از طریق باید با حفاری لیزر حفاری شوند تا سوراخ های کور ایجاد شوند.یا همکاری با لایه های داخلی دفن شده برای اتصال به یکدیگر.
به طور کلی، صفحه های مدار HDI از روش ساخت استفاده می کنند، ابتدا لایه های داخلی را انجام می دهند یا فشار می دهند، حفاری لیزری و الکتروپلاستی در لایه بیرونی تکمیل می شود،و سپس لایه بیرونی با یک لایه عایق پوشانده می شود (prepreg).) و ورق مس، و سپس تکرار مدار ساخت لایه بیرونی، یا ادامه به حفاری لیزر، و لایه ها را به سمت بیرون یک به یک قرار دهید.
به طور کلی، قطر سوراخ حفاری لیزر به اندازه 3 ~ 4 میلی است (حدود 0.076 ~ 0.1 میلی متر) ، و ضخامت عایق بین هر لایه حفاری لیزر حدود 3 میلی متر است.به خاطر استفاده از لیزر حفاری بارها، کلید کیفیت صفحه مدار HDI الگوی سوراخ پس از حفاری لیزر و اینکه آیا سوراخ می تواند به طور مساوی پس از الکترواستات و پر کردن بعدی پر شود.
در زیر نمونه هایی از انواع تخته های HDI آورده شده است. سوراخ های صورتی در تصویر سوراخ های کور هستند که با لیزر سوراخ می شوند و قطر آنها معمولاً 3 تا 4 میلی است.سوراخ های زرد، سوراخ های دفن شده اند.، که با حفاری مکانیکی ساخته شده اند و قطر آنها حداقل 6 میلی متر (0.15 میلی متر) است.
مشخصات
نه | پست ها | توانایی ها |
1 | لایه ها | 2-68L |
2 | حداکثر اندازه ماشینکاری | 600mm*1200mm |
3 | ضخامت تخته | 0.2mm-6.5mm |
4 | ضخامت مس | 0.5 اونس-28 اونس |
5 | حداقل ردیابی/فضای | 2.0 میلی لیتر/2.0 میلی لیتر |
6 | حداقل دیافراگم نهایی | 0. 10 میلی متر |
7 | نسبت حداکثر ضخامت به قطر | 15:1 |
8 | از طریق درمان | از طریق، کور و دفن از طریق، از طریق در پد، مس از طریق... |
9 | پایان / درمان سطح | HASL/HASL بدون سرب، قلع شیمیایی، طلا شیمیایی، طلا غوطه ور شدن نقره غوطه ور شدن نقره / طلا، Osp، طلا |
10 | مواد پایه | FR408 FR408HR، PCL-370HR؛IT180A، Megtron 6 ((Panasonic) ؛ Rogers4350، لامینات Rogers4003, RO3003, Rogers/Taconic/Arlon/Nelco با مواد FR-4 ((شامل لامینات هیبریدی Ro4350B با FR-4) |
11 | رنگ ماسک جوش | سبز، سیاه، قرمز، زرد، سفید، آبی، بنفش، سبز مات، سیاه مات |
12 | خدمات تست | AOI، اشعه ایکس، هواپیمای پرواز، تست عملکردی، اولین تست مقاله |
13 | پروفیل سازی و ضربه زدن | مسیر، V-CUT، Beveling |
14 | قوس و پیچ | ≤0.5% |
15 | نوع HDI | 1+n+1,2+n+2,3+n+3 |
16 | حداقل دیافراگم مکانیکی | 0.1 میلی متر |
17 | حداقل دیافراگم لیزر | 0.075 میلی متر |
مشخصات شرکت
ما یک زنجیره تامین قوی از قطعات الکترونیکی داریم، می توانیم قیمت رقابتی برای لیست BOM شما ارائه دهیم.
ما تخصص در ارائه راه حل های جامع EMS برای پاسخگویی به نیازهای منحصر به فرد مشتریان ما.
سوالات عمومی
سوال: خدمات دیگه ای هم دارید؟ XHT: ما عمدتا بر خدمات خرید PCB + مونتاژ + قطعات تمرکز می کنیم. علاوه بر این، ما همچنین می توانیم برنامه نویسی، آزمایش، کابل، خدمات مونتاژ مسکن را ارائه دهیم. |
سوال: فرآیند اتصال سیم در هنگام چاپ صفحه مدار مورد نیاز است. هنگام ساخت صفحه مدار باید به چه چیزی توجه کنم؟ XHT: در هنگام ساخت صفحه مدار، گزینه های درمان سطحی عمدتا "نیکل پالادیوم طلا ENEPIG" یا "خزنی طلا ENIG" است. اگر سیم آلومینیوم Al استفاده شود،توصیه می شود ضخامت طلا 3μμ5μ باشد.، اما اگر سیم طلا Au استفاده شود، ضخامت طلا ترجیحا باید بیشتر از 5μ ≈ باشد. |
س: چگونه می توانیم کیفیت را تضمین کنیم؟ XHT: همیشه قبل از تولید انبوه، یک نمونه از قبل از تولید انبوه. همیشه گزارش بازرسی و آزمایش نهایی قبل از حمل |
س: آیا می توانیم کیفیت را در طول تولید بررسی کنیم؟ XHT: بله، ما در هر فرآیند تولید باز و شفاف هستیم و چیزی برای پنهان کردن نداریم. |
